一、产品介绍
本款07FD02规范镀锌电气组合套管(即热镀锌穿墙密闭肋)由巩义市奥凡环保科技有限公司生产,严格依据国家建筑标准图集07FD02及《人民防空地下室设计规范》GB50038-2005制造。产品主体采用Q235碳钢材质,防护密闭翼环与钢管经双面满焊后,整体进行热浸镀锌处理,**执行GB/T 13912标准,镀层均匀致密,耐腐蚀寿命超30年。
该套管是人防及有防护密闭要求地下工程电气管线穿越墙体的核心预埋件,出厂前逐台进行质检,**焊缝气密可靠,可有效抵御冲击波和毒剂渗漏。目前DN20-DN200全规格大量现货,A/B/C/D/E各型号及异形电气套管可定制,源头工厂直接批发价供货,满足施工高峰期的快速交付需求。
二、使用说明
1、预埋定位:
须在结构混凝土浇筑前,按图纸将套管准确固定在钢筋网上,密闭肋与墙体钢筋绑扎或点焊牢固,严禁后凿孔洞。
2、焊接要求:
钢管与密闭肋钢板之间须双面满焊,焊后不得有气孔、夹渣,**1.6MPa级气密性。
3、穿线后封堵:
电缆敷设完毕后,管口与电缆间隙应用防火堵泥、环氧树脂或聚氨酯发泡剂填充密实,**战时密闭功能。
4、抗力片安装:
若设计配有防护抗力片,应朝向冲击波来向一侧(防护区外侧)安装。
5、管径兼容:
同一密闭肋上支持DN20-DN200镀锌组合套管混合排列,可依回路需求灵活选配。
※施工前请确认现场实际出墙长度和管距,奥凡可根据客户施工现场环境变化调整防水套管外观尺寸及预留长度。
三、产品参数
| 参数项目 | 设计参数 |
|---|---|
| 规格型号 | DN20、DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200 |
| 基材材质 | Q235碳钢(可按需升级304/316不锈钢) |
| 制造标准 | 07FD02图集,GB50038-2005 |
| 热镀锌执行标准 | GB/T 13912 |
| 密闭肋钢板厚度 | 5.5mm(3-10mm可定制) |
| 钢管壁厚 | ≥2.5mm(DN50以上可选≥3.5mm) |
| 表面防腐 | 热浸镀锌 |
| 适用场景 | 人防顶板、外墙、临空墙、防护单元隔墙 |
| 管间距 | ≥3倍管径 |
| 供货形式 | 成品连排组合,DN20-DN200均有大量现货 |
说明:根据客户施工现场环境不同,防水套管(人防密闭肋)的翼环尺寸、管间距、出墙长度等外观尺寸可进行工程定制,具体以技术确认图纸为准。
四、产品图片

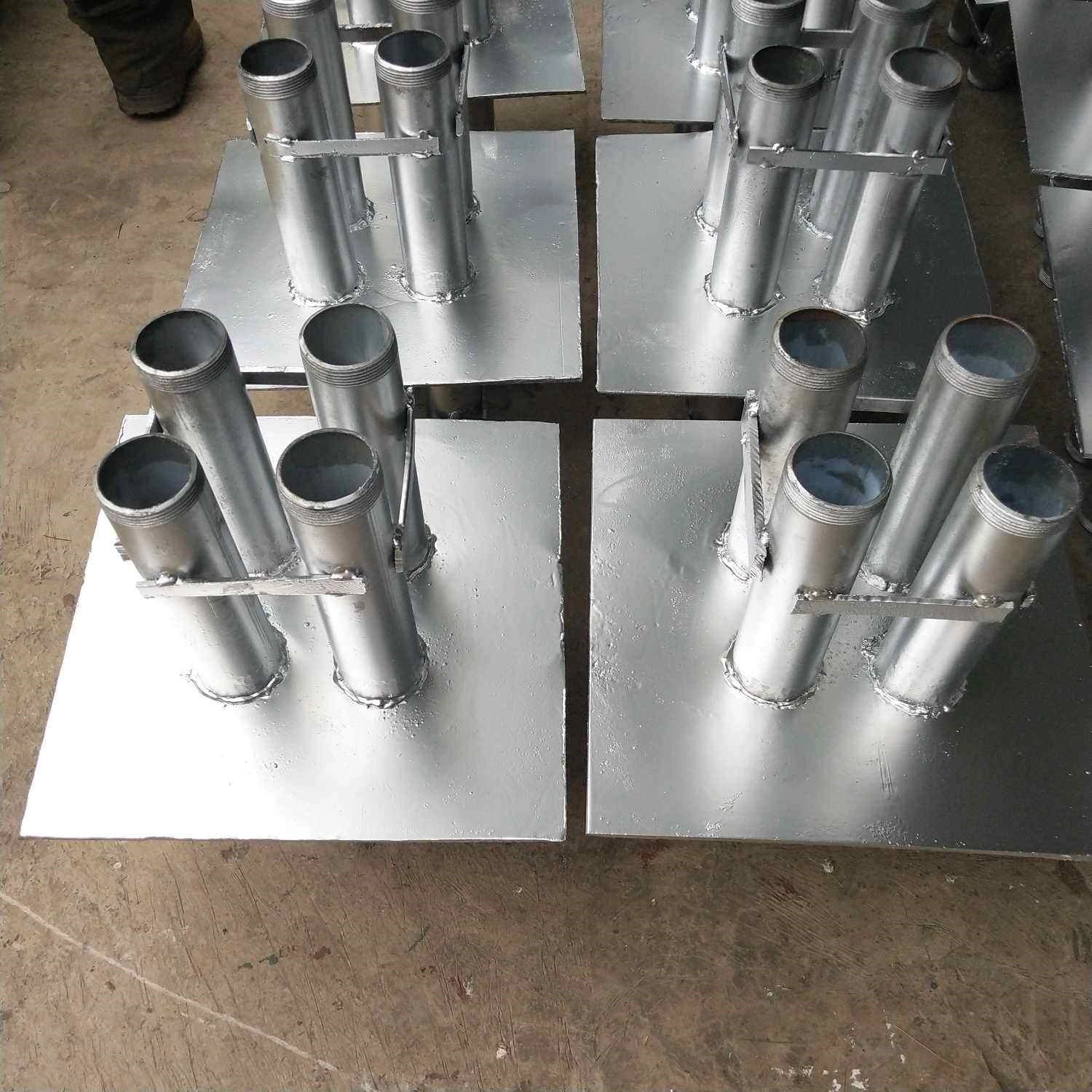

热镀锌穿墙密闭肋联排全景

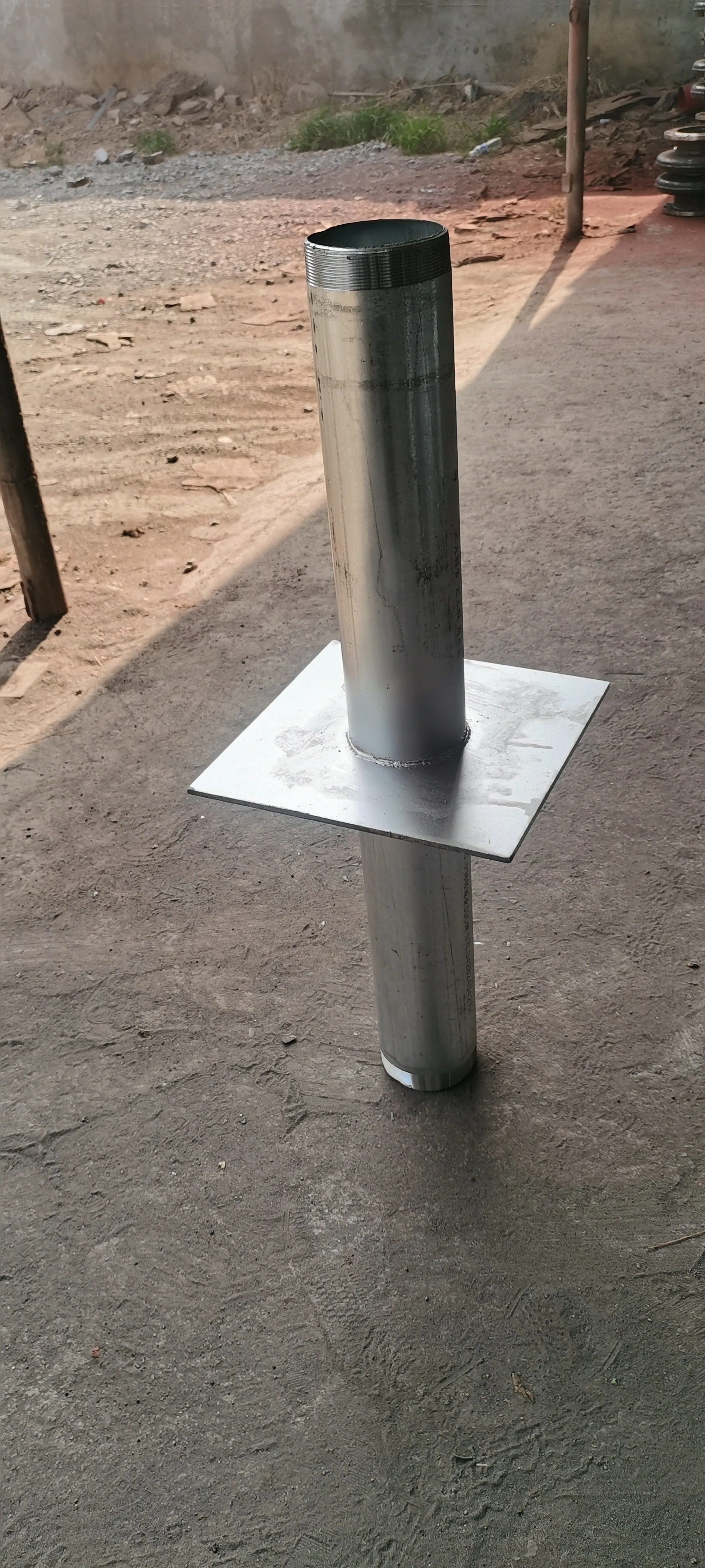

单管A型密闭肋细节
五、常见问题
Q1:为何*须执行GB/T 13912标准?
A:GB/T 13912是热浸镀锌国家规范,**锌层厚度与附着力,远胜冷镀锌。人防潮湿环境使用可**30年以上不生锈,是07FD02规范镀锌电气组合套管**防腐门槛。
Q3:能提供非标异形排列和特大口径吗?
A:可以。奥凡支持异形电气套管可定制,同一钢板上混合DN25、DN80、DN150等多管径,亦可生产DN200以上大口径,需提供图纸。
Q4:现货批发多久能发货?
A:DN20-DN200常用型号保有大量库存,下单即可安排包装,一般48小时内发出,批量批发价更优。
六、服务指南
免费技术服务:提供人防电气套管选型指导,免费**报价清单及07FD02图集电子版。
质量售后:产品如有质量问题,请立即与奥凡环保科技售后联系,响应迅速。
三包承诺:按国家“新三包法”规定,享受三包服务,整套设备享受免费保修一年。
免责情况(不享受三包,可付费维修,需现场指导的另付差旅费):
消费者因使用、维护、保管不当造成损坏的;
非承担三包修理者拆动造成损坏的;
因不可抗力造成损坏的;
未按商家指导进行安装造成损坏的。
