热镀锌连排电气组合套管 人防密闭肋A/B/C/D/E型可选 07FD02穿墙密闭管 规格DN25-DN200 异形电气套管可定制

一、产品定位与核心功能概述

热镀锌连排电气组合套管(又称人防密闭肋、电气预埋套管、防护密闭组合套管),是防空地下室电气管线穿越防护密闭隔墙的核心预埋构件。产品严格依据国家建筑标准设计图集07FD02《防空地下室电气设备安装》 及《人民防空地下室设计规范》GB50038-2005 进行设计与生产,由一块Q235碳钢密闭翼环(钢板)与多根壁厚≥2.5mm的热镀锌钢管经双面满焊组成。

其核心使命是:在满足电缆、电线穿越人防围护结构需求的同时,实现防爆、防冲击波、防毒剂渗透的三重防护功能,并与混凝土结构牢固锚固,杜绝沿管壁的渗漏通道。凡进入防空地下室的管道及其穿过的人防围护结构(如顶板、外墙、临空墙、防护单元隔墙),均应采取防护密闭措施。热镀锌连排电气组合套管正是满足这一强制性要求的标准解决方案。

二、07FD02图集依据与规范体系

本产品的设计、生产和验收,以国家建筑标准设计图集07FD02《防空地下室电气设备安装》 为核心依据。该图集是住建部与原国家人防办联合批准的***标准图集(统一编号GJBT-1003),自2007年5月1日起施行,替代了旧版04FD02图集。

07FD02图集根据《人民防空地下室设计规范》GB50038-2005 新版规范,对04FD02图集进行了**修订与补充,内容涵盖:人防管线穿围护结构做法、电缆桥架穿越人防围护墙做法、封闭母线穿越人防围护墙做法、防护密闭穿墙管抗力片详图、穿墙管密闭肋详图、人防灯具安装做法等。其中,穿墙管密闭肋详图(图集第23页)和防护密闭穿墙管抗力片详图(第22页)是生产人防电气套管的直接设计依据。

产品同步满足GB50038-2005第7.4.3条的强制性规定:穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的电气预埋管线,应选用管壁厚度不小于2.5mm的热镀锌钢管。

三、A/B/C/D/E型密闭肋选型指南

人防密闭肋按钢管数量和钢板形式划分为A至E五种标准型号,用户可根据管线数量灵活选型:

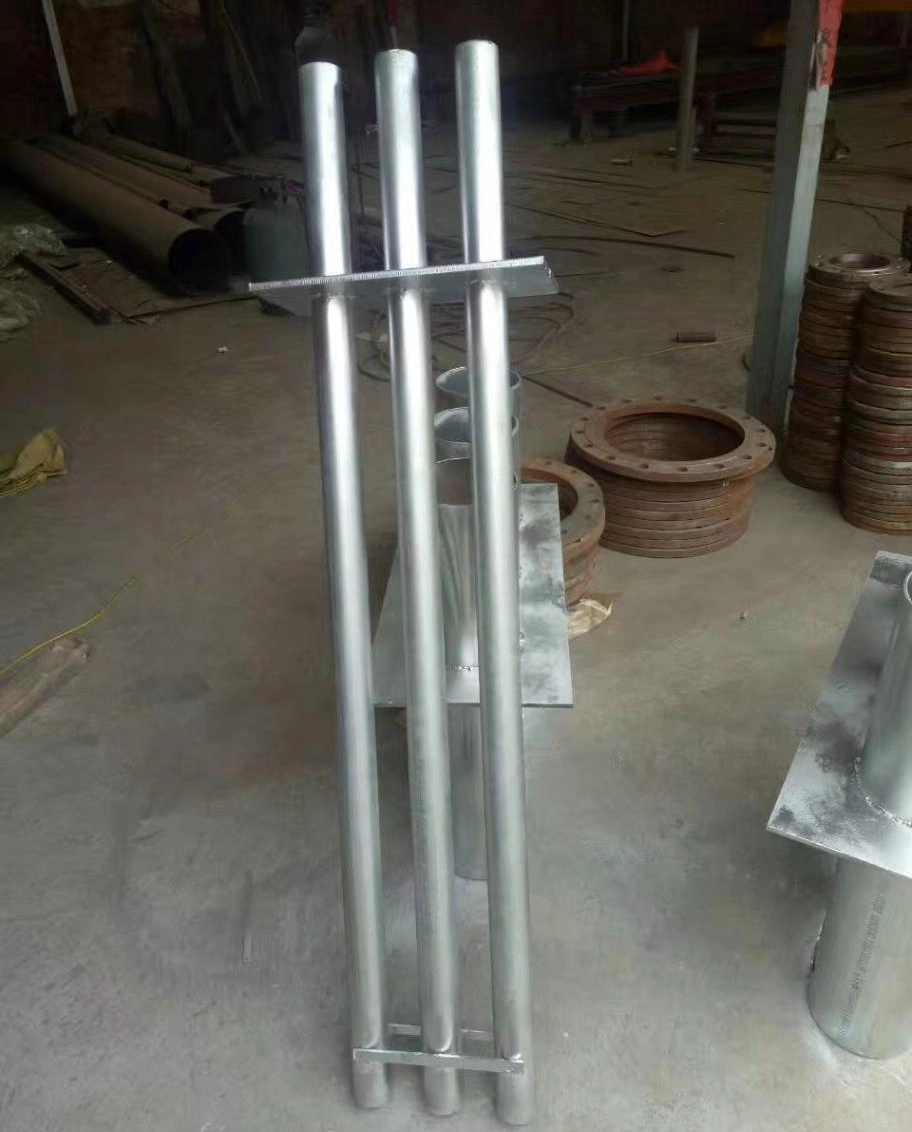

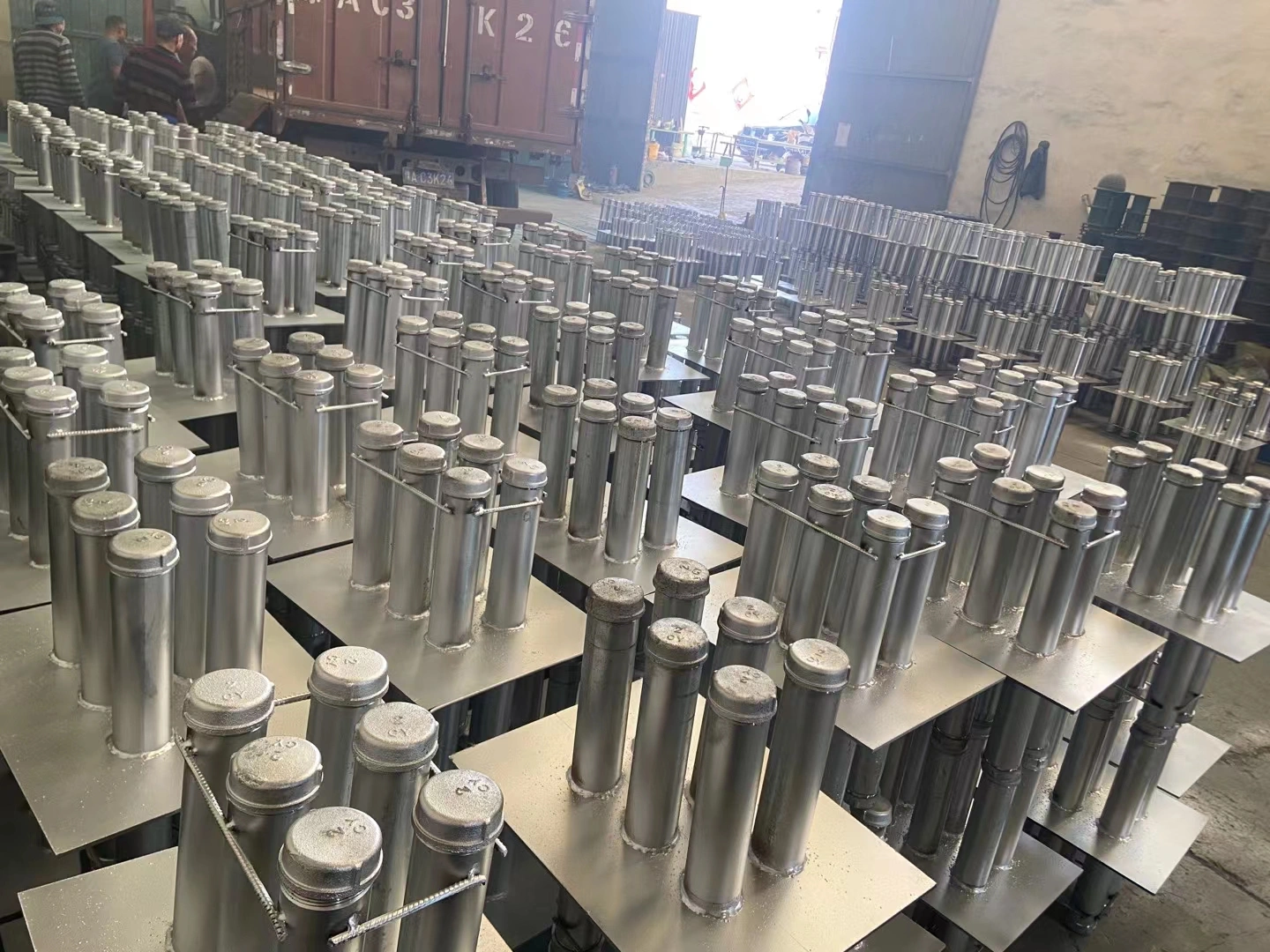

说明:A型由一块方形钢板和一根钢管组成;B型由一块长方形钢板和两根钢管组成;C型由一块长方形钢板和三根钢管组成;D型由一块方形钢板和四根钢管组成;E型由一块长方形钢板和六根钢管组成。当所需管线数量超过6根时,可通过联排组合方式或非标定制实现,例如“2排×3列”方案可通过一个E型电气套管直接实现,也可通过组合两个C型(3管×2组)等方式灵活排布。

四、核心技术参数详解(DN25-DN200多规格)

五、联排定制方案:解决密集布线的人防预埋难题

在大型人防工程中,常需数十路上百路电缆管线同时穿越防护密闭墙。常规单组电气套管逐一预埋不仅施工复杂、定位误差大,还容易导致墙体结构强度下降。奥凡环保的热镀锌连排电气组合套管(联排电气组合预埋单元) 正是针对这一工程痛点而研发的专用产品:

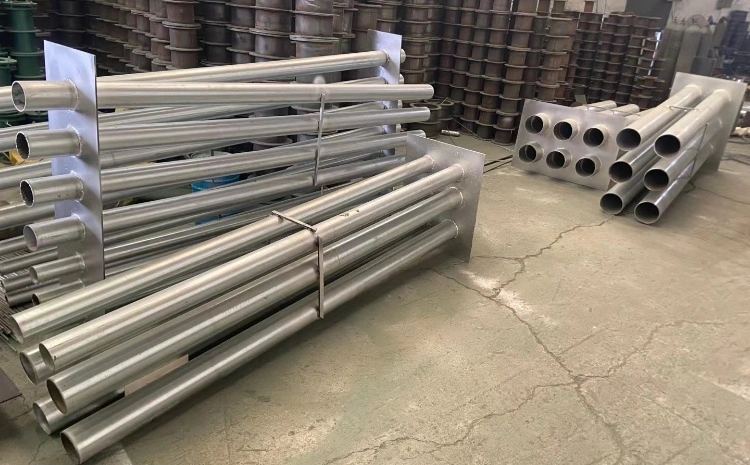

多规格定制:支持单排 / 双排 / 联排多规格定制,最多可实现3排×6根管线集成,满足高密度布线需求。

灵活组合方式:同一密闭肋钢板上,支持不同管径(DN25-DN200)混合排列,适配强电、弱电、通信等不同管径需求。

整体式密闭肋结构:将所有套管集成在一个密闭肋钢板上一次预埋定位,杜绝多次开孔导致的墙体结构削弱,并从根本上**冲击波、毒剂通过管间混凝土渗透的隐患。

异形电气套管可定制:当标准A-E型无法满足特殊工程需求时,奥凡环保提供非标异形定制服务——包括不同管径混合排列、非常规孔位布局、特殊钢板尺寸、不等管间距等均可按图定制,**与工程实际完全匹配。

六、应用领域与适用场景

07FD02热镀锌连排电气组合套管广泛应用于以下人防及防护密闭工程场景:

人防地下室工程:住宅小区、商业综合体配建人防地下室电气管线穿越防护密闭隔墙

战时指挥中心、通讯中心:多回路管线集中穿越防护围护结构

地铁与隧道工程:人防配套区段电气管线穿越防护段

综合管廊工程:有防护密闭要求的管线穿越区域

工业厂房人防配套:工业园区配建人防地下室

备用管预埋:各出入口和连通口的防护密闭门门框墙上应预埋4～6根备用管,管径50-80mm,管材须采用热镀锌钢管,管壁厚度不小于2.5mm

七、施工安装要点速查

1. 严禁后期开孔:人防围护结构上的所有穿墙套管须在主体结构浇筑前定位预埋,严禁后期开洞。后期开洞需进行加固处理,增加成本且降低安全性。

2. 密闭肋与钢管双面满焊:**气密性和结构强度。

3. 密闭肋与结构钢筋焊接牢固:将翼环与周围墙体钢筋绑扎或点焊,防止混凝土浇筑时移位。

4. 穿线后封堵:电缆穿线完毕后,管口与电缆间隙须使用环氧树脂、防火泥或聚氨酯发泡剂等材料填充密实,**战时密闭效果。

5. 抗力片朝向:防护抗力片应安装在冲击波来向一侧(即防护区外侧)。

八、关于奥凡环保科技

巩义市奥凡环保科技有限公司,专业从事防水套管、人防密闭肋、电气组合套管的研发、生产与销售。公司严格依据07FD02、02S404等国标图集进行产品设计与生产,为人防工程、市政管廊、工业与民用建筑提供高质量、高标准预埋套管产品。
