人防电气组合套管 镀锌Q235碳钢材质 07FD02图集 穿墙防水密闭预埋管 DN32-DN400 A/B/C/D/E型可选 规格排数可定制 厂家直供

一、核心优势速览

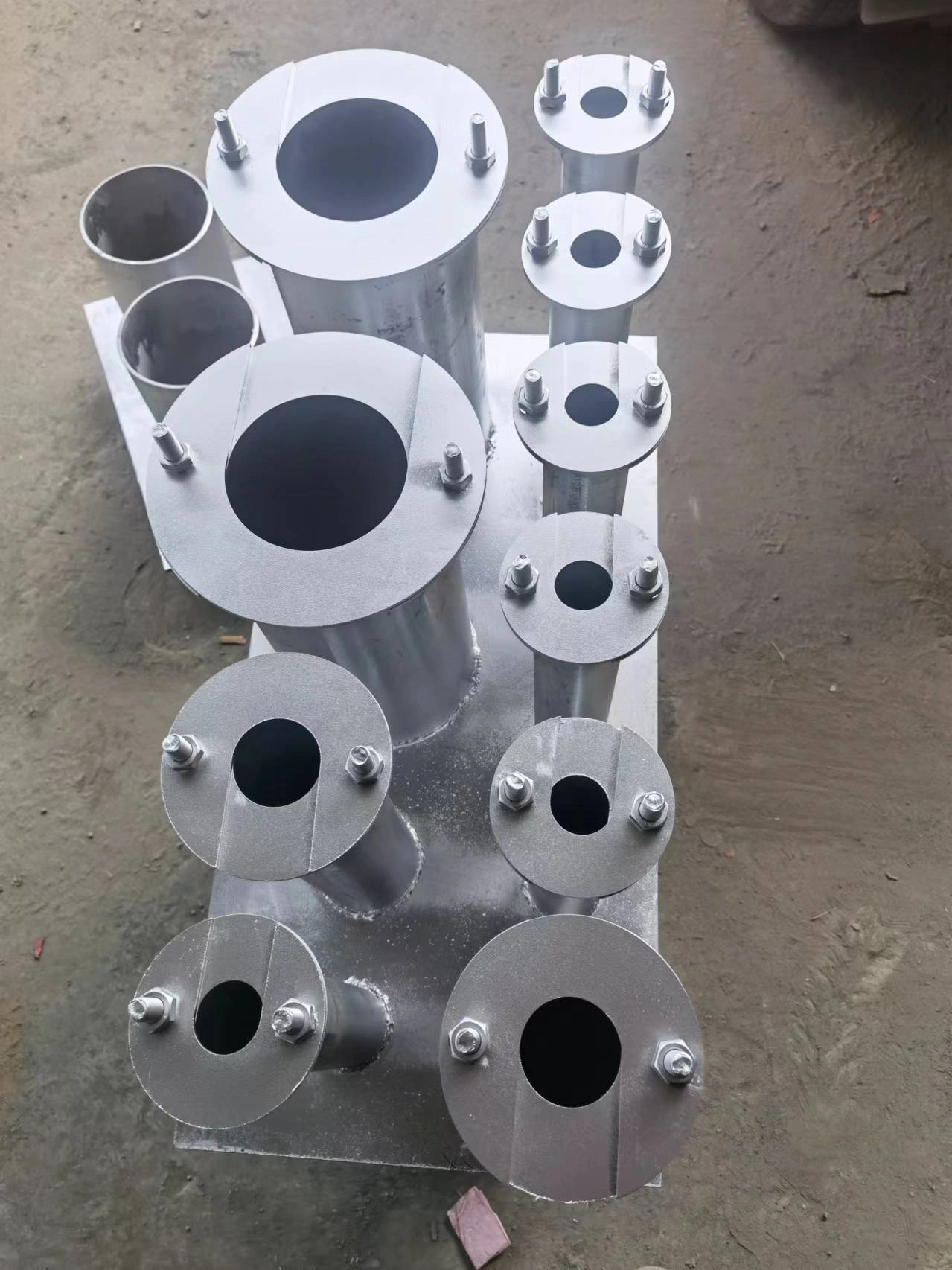

图：双排定制型热镀锌人防防护密闭电气组合套管，适配大数量电缆穿越场景，密闭肋焊接饱满，锌层均匀

二、核心技术参数表

三、全型号规格详解：A/B/C/D/E 型全覆盖

根据 07FD02 图集标准，我们的人防电气组合套管按钢管数量划分为 5 大标准型号，覆盖绝大多数常规布线场景，选型更简单：

每个型号均严格按照图集要求设计，密闭肋尺寸、钢管间距、焊接工艺均符合规范，**项目验收无问题。

四、排数灵活定制：解决大数量管线穿越痛点

针对大型人防工程、地铁人防段、地下综合管廊等大数量电缆集中穿越的场景，我们提供多排人防电气套管定制服务，突破单排管数限制，满足您的特殊布线需求：

多排电气套管的核心优势

1. 空间利用率最大化：通过合理的排数设计，在有限的墙体空间内，实现更多电缆的穿越，避免墙体开大洞影响结构强度

2. 防护性能不打折：所有定制排数的人防电气套管，均严格遵循 07FD02 图集要求，每根钢管壁厚、密闭肋尺寸、焊接工艺均符合规范，**人防防护性能

3. 适配特殊场景：可适配地铁区间隔断门、综合管廊电力舱、大型人防指挥所等大流量管线穿越的特殊场景

定制的科学约束

我们的定制并非随意加工，而是严格遵循规范要求，**定制产品合规可用：

• 水平穿墙人防电气套管：常规可做到 2 排 ×6 根，满足 12 根电缆的穿越需求，特殊项目可进一步优化

• 间距严格控制：钢管中心距保持 3 倍管径以上，避免相互干扰，同时满足穿缆操作空间

• 防护等级适配：根据项目防护等级调整壁厚、密闭肋厚度，**高等级防护场景的可靠性

五、穿墙防水密闭：彻底解决地下工程渗漏痛点

作为穿墙防水密闭预埋管，我们的产品通过一体化的密闭肋设计，彻底解决了地下工程穿墙管的渗漏难题：

1. 延长渗透路径：焊接在钢管上的 Q235 密闭肋钢板，将水的渗透路径从 “管壁与混凝土的缝隙” 延长了 50mm 以上，从物理上阻断了水的渗透

2. 紧密结合混凝土：密闭肋与混凝土紧密咬合，将人防电气组合套管牢牢固定在墙体中，避免沉降导致的缝隙产生

3. 高地下水位适配：针对高地下水位的项目，可定制加厚密闭肋（最大 10mm），进一步提升防水性能，满足地下水位高于底板的项目的防水要求

无论是普通地下室，还是临江、沿海的高水位项目，我们的防水密闭预埋管都能提供可靠的防水**，避免后期渗漏返工。

六、国标合规性：**人防验收一次性通过

所有产品均严格遵循 07FD02 图集及《人民防空工程施工及验收规范》GB50134-2017 的要求：

• 材质要求：采用 Q235 以上碳钢，严禁使用 PVC 等非金属管材，满足抗冲击要求

• 壁厚要求：DN50-DN100 管径壁厚≥3.5mm，DN125 以上≥4mm，满足防护强度要求

• 焊接要求：密闭肋与钢管双面满焊，焊缝饱满无虚焊，**气密性和防水性

• 安装要求：电气套管两端伸出墙面 50-100mm，满足后期密闭封堵的操作空间

我们的产品均附带完整的材质证明、检测报告，助力您的项目顺利通过人防专项验收，避免因产品不合规导致的返工。

七、厂家直供：源头**，降本增效

作为源头生产厂家，奥凡环保科技为您提供厂家直供人防套管服务，省去所有中间商环节，为您带来实实在在的优势：

1. 价格优势：源头厂家直供，比贸易商低 15%-20% 的采购成本，大批量采购可进一步优惠

2. 交付优势：自有生产车间，标准型号 3 天即可发货，定制排数、特殊规格的产品，7-15 天即可完成生产交付，**项目工期

3. 质量优势：全流程质检，从原材料入厂到成品出厂，多层检测，**产品符合规范要求

4. 技术支持：专业技术团队，可提供选型指导、排数优化设计、现场安装指导，帮您避免选型失误导致的返工

八、选型指导：5 大参数匹配法，避免返工

为了帮您准确选型，避免后期返工，我们提炼了 “5 大参数匹配法”，帮您一次选对：

1. 管径适配：套管内径 = 电缆总外径 + 20mm 安全间隙，多根电缆共管时，总截面积不超过电气套管截面积的 40%

2. 壁厚达标：根据管径选择对应壁厚，DN50-DN100≥3.5mm，DN125 以上≥4mm

3. 材质匹配：干燥环境选热镀锌 Q235，潮湿沿海选 304 不锈钢，化学防护区选 316 不锈钢

4. 长度精准：人防电气套管长度 = 墙体厚度 + 两端各延伸 50-100mm，实测墙体厚度避免统一规格的适配问题

5. 排列定制：根据电缆总数量，选择单排标准型号，或定制多排排列，满足大数量管线的需求

九、现场安装注意事项

1. 预埋定位：须在土建浇筑混凝土前，将电气套管准确定位，多排电气套管采用激光定位，**垂直度偏差≤2mm/m

2. 焊接固定：将人防电气组合套管的密闭肋与墙体钢筋牢固焊接，避免浇筑时位移

3. 临时封堵：安装完成后，将电气套管两端做好临时封堵，防止混凝土浆进入管内

4. 间隙封堵：电缆穿入后，人防电气套管与电缆的间隙用防火泥、环氧树脂等材料填充密实，**密闭性

十、常见问题解答

1. 多排套管会不会不符合人防规范？

不会的。07FD02 图集并未限制电气套管的排数，仅对单根人防电气套管的材质、壁厚、密闭肋做了要求，我们的多排定制人防电气套管，每一根都符合规范要求，完全可以通过人防验收。

2. 定制排数的产品，交付周期是多久？

常规的双排定制产品，7 天即可完成生产发货；特殊的多排、大规格产品，最长不超过 15 天，我们会优先安排您的订单，**项目工期。

3. 穿墙防水的效果能**吗？

完全可以。我们的密闭肋设计，从物理上阻断了水的渗透路径，只要安装正确，可以解决穿墙管的渗漏问题，高地下水位项目也可适用。

4. 非标准的管径、管数可以定制吗？

可以的。我们支持非标定制，特殊的管径、管数、排列方式，只要提供图纸，我们的技术团队都会评估可行性，为您生产合规定制产品。

十一、关于奥凡环保科技

奥凡环保科技是专业的人防套管生产厂家，专注于人防电气组合套管、防水套管、通风套管等产品的研发、生产与销售，拥有多年的行业经验，为uoge个人防、地铁、综合管廊项目提供了可靠的配套产品。

我们坚持 “专业定制、合规**” 的理念，为客户提供从选型、定制到交付、安装指导的一站式服务，助力您的项目顺利通过验收。
