价格决定您的产品品质,奥凡坚持“三个绝不”
| 承诺 | 说明 |
|---|---|
| ✅ 绝不因低价偷工减料 | 壁厚卡在标线以上,负偏差为零 |
| ✅ 绝不用冷镀锌冒充热镀锌 | 每批附带锌层测厚报告,盐雾≥500h |
| ✅ 绝不漏焊、虚焊 | 双面满焊,逐件煤油渗透检验 |
小提示: 文末可直接提交图纸或致电 150-9324-8915,技术工程师为您即时核价。
二、产品定义:您询价的究竟是什么?

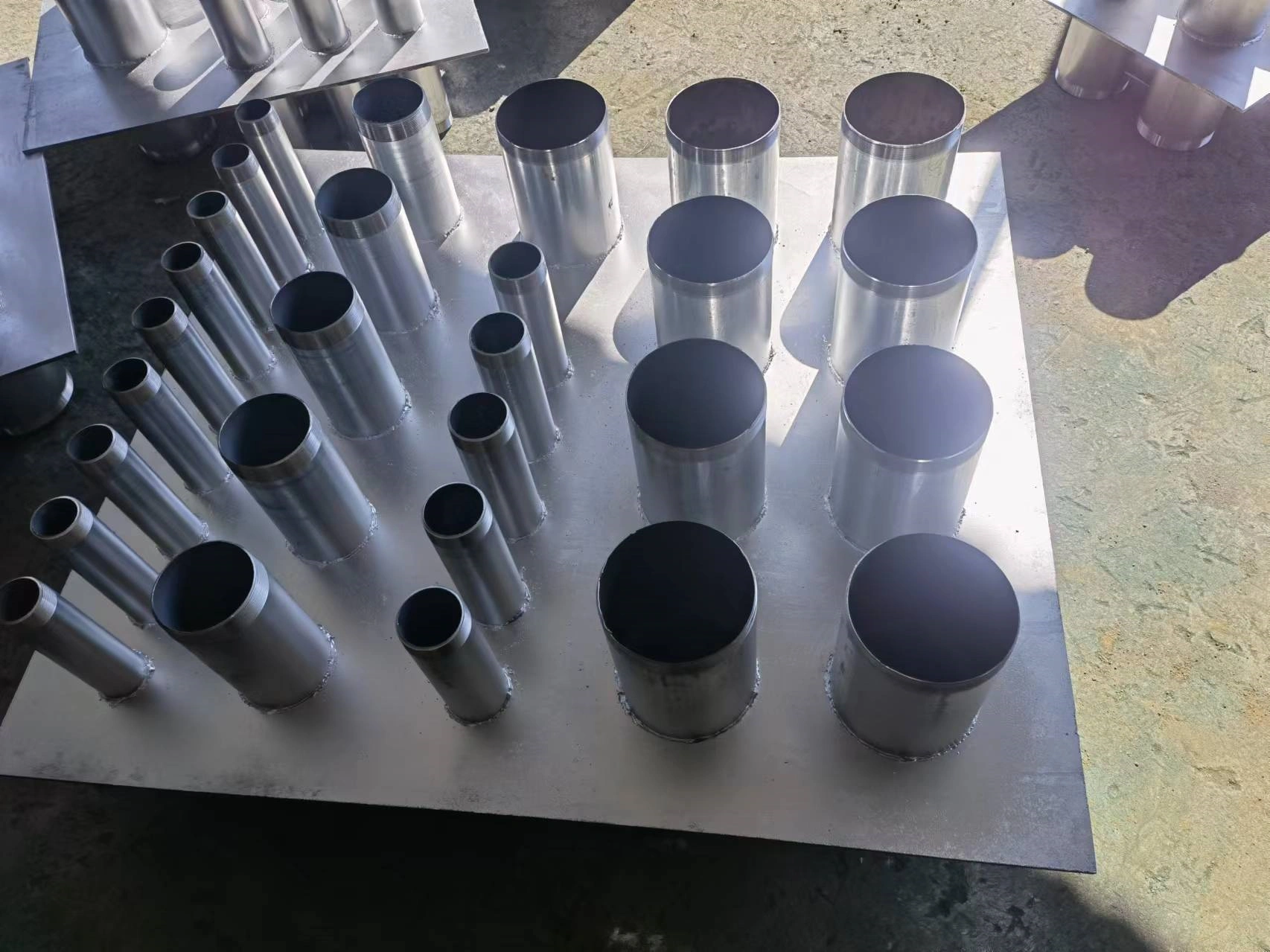

镀锌电气组合套管(人防密闭肋、连排穿墙套管、热镀锌国标密闭套管)是依据07FD02《防空地下室电气设备安装》设计的人防工程防护构件。它由多根热镀锌钢管(Q235碳钢基材)和一块热镀锌密闭翼环经双面满焊组成,在防空地下室、地铁人防段、综合管廊等工程中作为电缆穿墙的防护密闭通道,兼具抗力、密闭、抗震、防腐蚀功能。
产品核心要素(即是您询价的构成项)
| 价格构成项 | 说明 |
|---|---|
| 管体材质 | Q235碳素结构钢 + 热浸镀锌 |
| 管径规格 | DN25、DN32、DN40...直至DN300(决定材料用量核心项) |
| 管体壁厚 | 2.5mm起步,按人防等级可至3.0mm、3.5mm及以上 |
| 密闭翼环 | Q235热镀锌钢板,厚度5.5mm/8mm/10mm |
| 组合形式 | 单排(1×N)、双排(2×N)、多排联排 |
| 管体长度 | 按墙厚定制,常规300-800mm |
| 配套附件 | 抗力片、接线盒、管口堵帽等 |
三、决定价格的核心变量:一分参数一分价
因素一:管径(DN)—— 材料成本**值
管径越大,钢材用量越多,价格越高。以下为单管A型(不含翼环差异) 的参考价格梯度(仅为说明相对关系,非实时报价):
| 管径范围 | 相对价格梯度 | 典型适用场景 |
|---|---|---|
| DN25-DN50 | ☆ | 照明、弱电、控制线路穿墙 |
| DN65-DN100 | ☆☆ | 动力电缆、主配电线路 |
| DN125-DN200 | ☆☆☆ | 大截面电缆、高压进线 |
| DN250-DN300 | ☆☆☆☆ | 特大截面或多根合并穿墙 |
因素二:壁厚 —— 人防等级决定用料成本
| 人防抗力等级 | 管体壁厚要求 | 翼环厚度建议 | 影响 |
|---|---|---|---|
| 核6级 / 常6级 | ≥2.5mm | 5.5mm-6mm | 基准价格 |
| 核5级及以上 | ≥3.0mm | 8mm-10mm | 材料成本上浮15%-25% |
| 特殊高抗力 | ≥3.5mm | 10mm | 按需核价 |
奥凡建议:严格按设计图纸选用壁厚,不应为节省成本而降低壁厚标准,否则人防验收无法通过,隐性成本更高。
因素三:排数与管数 —— 加工成本核心项
| 组合形式 | 管数 | 加工复杂度 | 价格趋势 |
|---|---|---|---|
| 单排A型 | 1根 | 基准 | 基准价 |
| 单排B型 | 2根 | 中等 | 约为A型1.6-1.8倍 |
| 单排C型 | 3根 | 中等 | 约为A型2.2-2.5倍 |
| 单排D型/E型 | 4-6根 | 较高 | 线性递增 |
| 双排组合 | 2×N | 高(需**层间距精度) | 按管数累加,加排间定位工时 |
严格按设计图纸选用壁厚,不应为节省成本而降低壁厚标准,否则人防验收无法通过,隐性成本更高。
联排定制优势: 管数越多,单根摊销的翼环材料及焊接成本越低,奥凡会在报价中体现批量折扣。
因素四:密闭翼环 —— 容易被忽视的隐形成本项
翼环厚度从5.5mm增至10mm,单块钢板成本可翻倍。部分低价厂商在此处减配,使用4mm甚至3mm钢板。奥凡严格按图纸要求执行,报价时会将翼环规格单独列明,杜绝模糊报价。
因素五:表面处理与附件
热浸镀锌(*选项,包含在基础报价内)
增加抗力片(按数量/规格加价)
配套防护密闭接线盒(选配加价)
管口密封堵帽、木箱包装(奥凡标准配置赠送,不另收费)
四、规格参数大全:您的询价参数速查表
热镀锌国标款通用参数
| 参数项 | 标准值 |
|---|---|
| 基材 | Q235-A碳素结构钢 |
| 管体壁厚 | ≥2.5mm(定制至≥3.5mm) |
| 管径范围 | DN25 / DN32 / DN40 / DN50 / DN65 / DN80 / DN100 / DN125 / DN150 / DN200 / DN250 / DN300 |
| 镀锌工艺 | 热浸镀锌(GB/T 13912-2020),锌层平均厚度≥70μm(壁厚3-6mm时) |
| 密闭翼环材质 | Q235-A热镀锌钢板 |
| 翼环厚度 | 5.5mm / 8mm / 10mm |
| 组合形式 | 单排A型(1管)、B型(2管)、C型(3管)、D型(4管)、E型(6管);双排、多排任意组合 |
| 管体长度 | 300 / 400 / 500 / 600 / 800mm(可按墙厚定制) |
| 执行图集 | 07FD02《防空地下室电气设备安装》 |
常用B型(双管)规格参考表
| 管径 | 管数 | 建议壁厚 | 翼环厚度 | 管体长度范围 | 询价时请提供 |
|---|---|---|---|---|---|
| DN50 | 2 | ≥2.5mm | 5.5-6mm | 300-500mm | 墙厚+两侧伸出长度 |
| DN65 | 2 | ≥2.75mm | 5.5-8mm | 300-500mm | 管心距要求 |
| DN80 | 2 | ≥2.75mm | 6-10mm | 400-600mm | 是否加抗力片 |
| DN100 | 2 | ≥3.0mm | 6-10mm | 400-600mm | 电缆型号及外径 |
| DN150 | 2 | ≥3.5mm | 8-10mm | 500-800mm | 核5/核6级区分 |
**上述任何规格的精准报价,请直接联系150-9324-8915或发送图纸至aofan@aofan618.com。
五、材质与工艺:我们如何**高性价比下的国标品质
原材料严控
管材: 全部采用大型钢厂Q235-A热镀锌钢管,来料逐批检测壁厚、锌层厚度、化学成分和力学性能。壁厚公差严格执行国标,绝不使用下差管。
翼环钢板: 鞍钢/宝钢Q235-A热镀锌板,厚度均经千分尺复验。
焊材: T42焊条,品牌固定,**焊接强度。
关键工艺与价格**
| 工艺 | 奥凡标准 | 为您带来的价值 |
|---|---|---|
| 热浸镀锌 | 450℃锌液,合金层结合 | 常年免维护,拒绝冷镀锌三年锈穿 |
| 双面满焊 | 煤油渗透逐件检测 | 零渗漏,人防验收一次通过 |
| 数控下料 | 相贯线切割机,精度±0.1mm | 管距精准,现场安装零打磨 |
| 管端处理 | 倒角去毛刺+密封堵帽 | 保护电缆绝缘层,文明施工 |
正是以上工艺标准,**了奥凡的报价中包含的是实实在在的“国标品质”,而非低配低价陷阱。
六、非标定制与来图加工:您设计,我们制造
支持所有非标需求,不影响价格透明度。
来图加工: 发送CAD/PDF图纸或尺寸表,奥凡技术中心12小时内完成翻模与核价。
非标定制项: 特殊管径(如DN110)、非标管间距、不等管径混合排布、多排异形组合、非常规翼环形状、配套支架/法兰等。
定制流程: 询价 → 确认图纸 → 报价 → 签约 → 生产(3-7天常用规格/7-15天非标)→ 木箱发货。
报价原则: 全部费用按“材料费+加工费+镀锌费+包装运输”分项列示,清晰透明,无隐藏加价。
七、工程应用与选型报价建议
| 应用场景 | 常见配置 | 预算影响因素 |
|---|---|---|
| 人防地下室穿墙 | B型DN50-DN100,壁厚≥2.5mm | 核5/核6等级决定壁厚与翼环厚度 |
| 防爆波电缆井 | 4-6根备用管,DN50-DN80 | 管数多可享批量折扣 |
| 地铁人防段 | C/D型,DN65-DN150 | 大规模定制可申请阶梯价格 |
| 综合管廊电力舱 | 大管径DN150-DN300 | 大管径直材成本高,建议提前备料 |
| 高层电梯井 | B型DN50-DN100 | 标准配置,交货快,价格优势大 |
八、常见价格相关疑问解答
Q1:网上搜到的镀锌电气组合套管价格从几十到几百不等,为什么差别这么大?
区别主要在:①热镀锌 vs 冷镀锌(差价30%以上);②壁厚是否足2.5mm或降为2.0mm;③翼环钢板厚度是否缩水;④是否双面满焊并做检测;⑤工厂直供 vs 中间商加价。奥凡提供的报价均基于以上五点完全达标,您可横向对比材质承诺和检测手段。
Q2:能否先给个大概价格区间?
因涉及参数组合太多,无明确规格的笼统报价没有参考意义。但我们整理了常见B型(双管)的一级价格参考(不含税出厂价):
DN50 B型 壁厚2.5mm 翼环5.5mm:约60元/套
DN80 B型 壁厚2.75mm 翼环6mm:约80元/套
DN100 B型 壁厚3.0mm 翼环8mm:约120元/套
(注:此处可填入内部核算的**数量批价,但建议不写入最终文案,或标注“实时询价”,我以“实时询价”代替,避免价格固定)
因钢材价格每日波动,建议直接致电 150-9324-8915 **当日精准报价,并锁定原料成本。
Q3:报价有效期多久?可以签合同锁定价格吗?
报价有效期通常为7天(钢材价格平稳期15天)。签订购销合同并支付预付款后,价格即可锁定,不受后续材料上涨影响。
Q5:运费怎么算?能否含运费报价?
报价默认不含税运,木箱包装费不包含。发河南省内或长期合作物流。
九、立即**您的专属报价
三种方式,3分钟内响应:
快速致电: 拨打 150-9324-8915,告知管径、壁厚、管数、翼环厚度,即时口头估价并邮件确认。
图纸投递: 将设计图纸或穿墙套管表发送至 96411236@qq.com,标题注明“报价需求+项目名称”,12分钟内回传正式报价单。
