一、用料扎实,参数透明,直面工程验收
奥凡环保科技加工的热镀锌电气组合套管是一款将用料参数直接写入产品定义的地下工程专用预埋件。穿墙管壁厚≥3mm,密闭肋钢板厚度2.5-3.5mm足尺,整件采用Q235碳钢热浸镀锌工艺,严格遵循07FD02国标图集节点。依托源头工厂的按图纸加工定制能力与低价批发体系,为施工总包、人防安装队、材料商提供“拿去就能验收”的硬核产品。

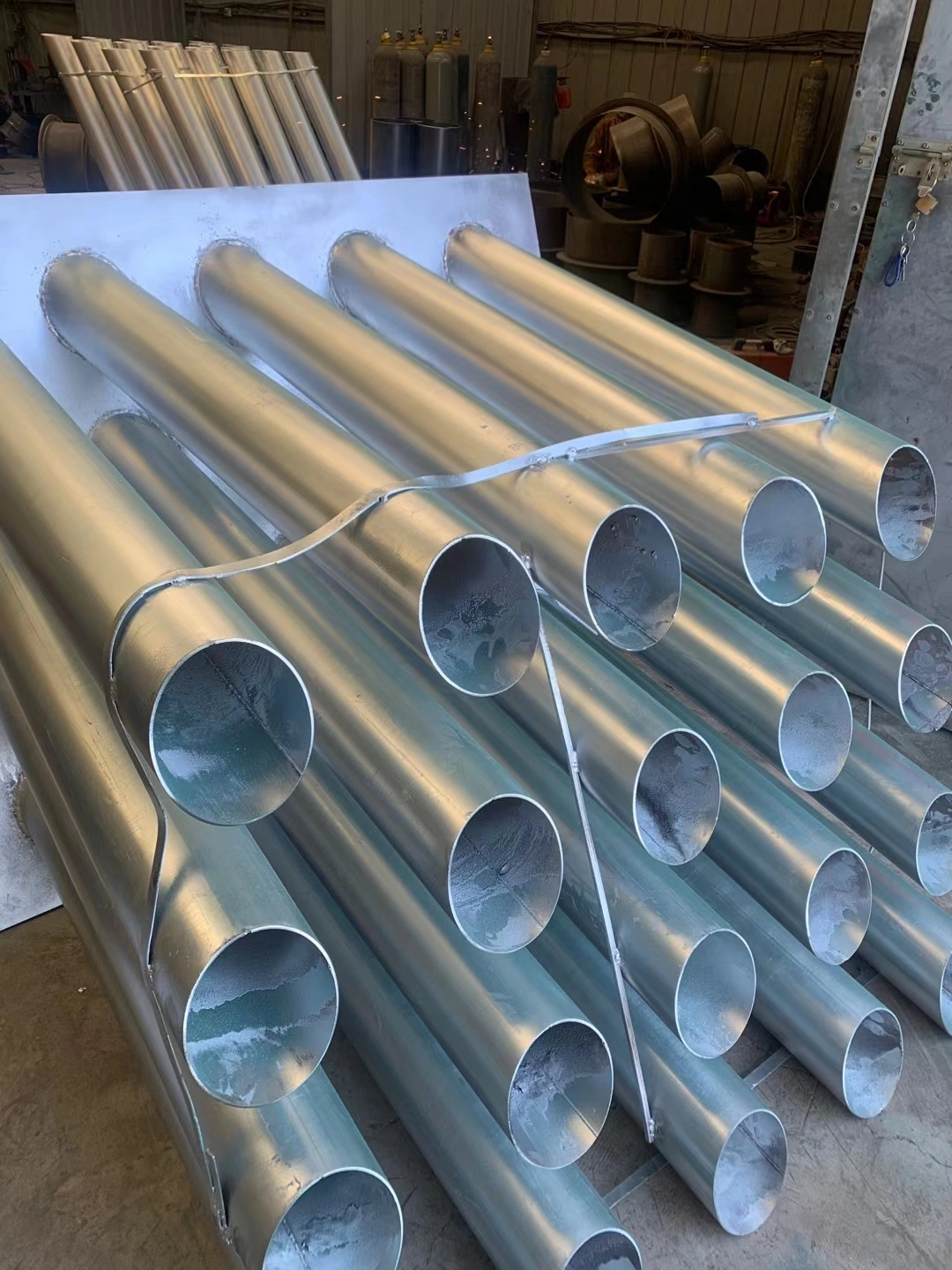

定制热镀锌加长斜型电气组合套管图片
二、为什么是Q235+热浸镀锌?
1.Q235B碳钢——可焊性与强度的工程**解
材质标准:选用Q235B镇静钢,执行GB/T700-2006。屈服强度≥235MPa,抗拉强度370-500MPa,伸长率≥26%。
选材逻辑:Q235B是地下工程预埋件的黄金材料——既有足够的强度传递混凝土握裹力,又具备优异的可焊性(碳当量≤0.36%)。封闭肋板与穿墙管之间的双面连续角焊缝要求母材焊接裂纹敏感性低,Q235B是经数十年人防工程验证的最可靠选择。
材质追溯:奥凡不以“降号代用”换取低价,Q235就是Q235,材料进场可随时抽检复验。
2.热浸镀锌——整件吊镀,一次成膜
工艺路线:热镀锌电气组合套管组件全部焊接完成后,经抛丸除锈→助镀剂处理→浸入450℃±5℃的锌浴中,形成铁-锌合金层+纯锌层的双重保护。
热镀vs冷镀:冷镀锌(电镀锌)镀层厚度仅5-15μm,且无铁-锌合金过渡层,在混凝土碱性环境中极易粉化。奥凡坚持一步到位热浸镀,杜绝“白锈”返修隐患。
焊接区保护:先焊后镀工艺使锌液覆盖全部焊缝,**焊接热影响区这一最容易生锈的薄弱环节。
三、电气组合套管壁厚与肋厚,绝不缩水
穿墙管壁厚≥3mm——为什么是这个数值?
刚性需求:DN25-DN100的SC穿墙管,壁厚≥3mm可**在混凝土浇筑振捣时不发生椭圆变形,管内穿线通畅。
防腐冗余:地下工程环境湿度≥85%,3mm壁厚为热镀锌管提供足够的腐蚀裕量,即使表层锌合金层牺牲消耗后,钢管本体仍能长期保持结构完整。
07FD02图集遵循:图集中电气组合套管的主管壁厚要求通常≥3mm(小口径)~6mm(大口径),奥凡系列套管管壁厚均达到或超越图集下限。
密闭肋板2.5-3.5mm——止水强度与焊接变形的平衡点
度下限2.5mm:**肋板在0.1MPa冲击波超压下不发生翘曲变形,有效传递应力至周边混凝土。
厚度常用3mm:大部分C/D/E型矩形密闭肋采用3mmQ235B热镀锌钢板,刚性好,焊接变形小。
加强厚度3.5mm:用于人防5-6级要求加强密闭的墙体,或管径≥DN150的大口径密闭肋。
奥凡承诺:下单写2.5mm就是2.5mm足尺,写3mm就是3mm足尺,卡尺可量,杜绝负公差板材冒充。
07FD02国标执行:每一处细节都指向通过验收
本热镀锌电气组合套管严格按照国家建筑标准设计图集《07FD02防空地下室电气设备安装》执行:
密闭肋环宽:不小于50mm,**混凝土中的有效止水路径长度。
焊缝要求:密闭肋与穿墙管双面连续角焊缝,焊脚高度≥较薄板厚,无气孔、无夹渣、不断焊。
电气组合套管长度:=墙厚+2×（50-100）mm,**管口超出墙面,不影响后期安装。
出厂检验:进行外观检查、尺寸复核,批次抽检焊缝密实度。
四、针对严苛工况的专项设计
| 工程环境挑战 | 奥凡产品应对措施 |
|---|---|
| 长期潮湿、结露 | Q235+热浸镀锌双重防腐,密闭肋无裸露铁基体 |
| 混凝土振捣冲击 | 壁厚≥3mm+整体式框架(C/D/E型)**形位精度 |
| 人防冲击波密闭 | 肋板与管双面满焊,经结构计算可承受≥0.1MPa超压 |
| 安装工期紧张 | 出厂即成品,免现场焊接、免补涂,到货直接定位绑扎 |
| 多专业交叉 | 可预装等电位接地端子,满足电气、防雷专业验收要求 |
五、按图纸加工定制——柔性制造,一图一产品
奥凡环保科技坚持“按图生产”而非“按库存销售”,实现真正的按图纸加工定制:
来图即报价:接受PDF/DWG/手绘草图,2小时内出核价单及排产周期。
定制范围全覆盖:
电气套管管径:DN15~DN400
组合套管行列数:单管、1×n、2×n、m×n任意连排
管间距:按图纸要求**定位
肋板形状:矩形、圆形、异形,按需激光切割
墙厚适配:电气套管长度**匹配200mm~800mm任意墙厚
定稿流程:客户提供穿越参数→奥凡出预埋件加工详图确认→排产→热浸镀锌→检验发货。

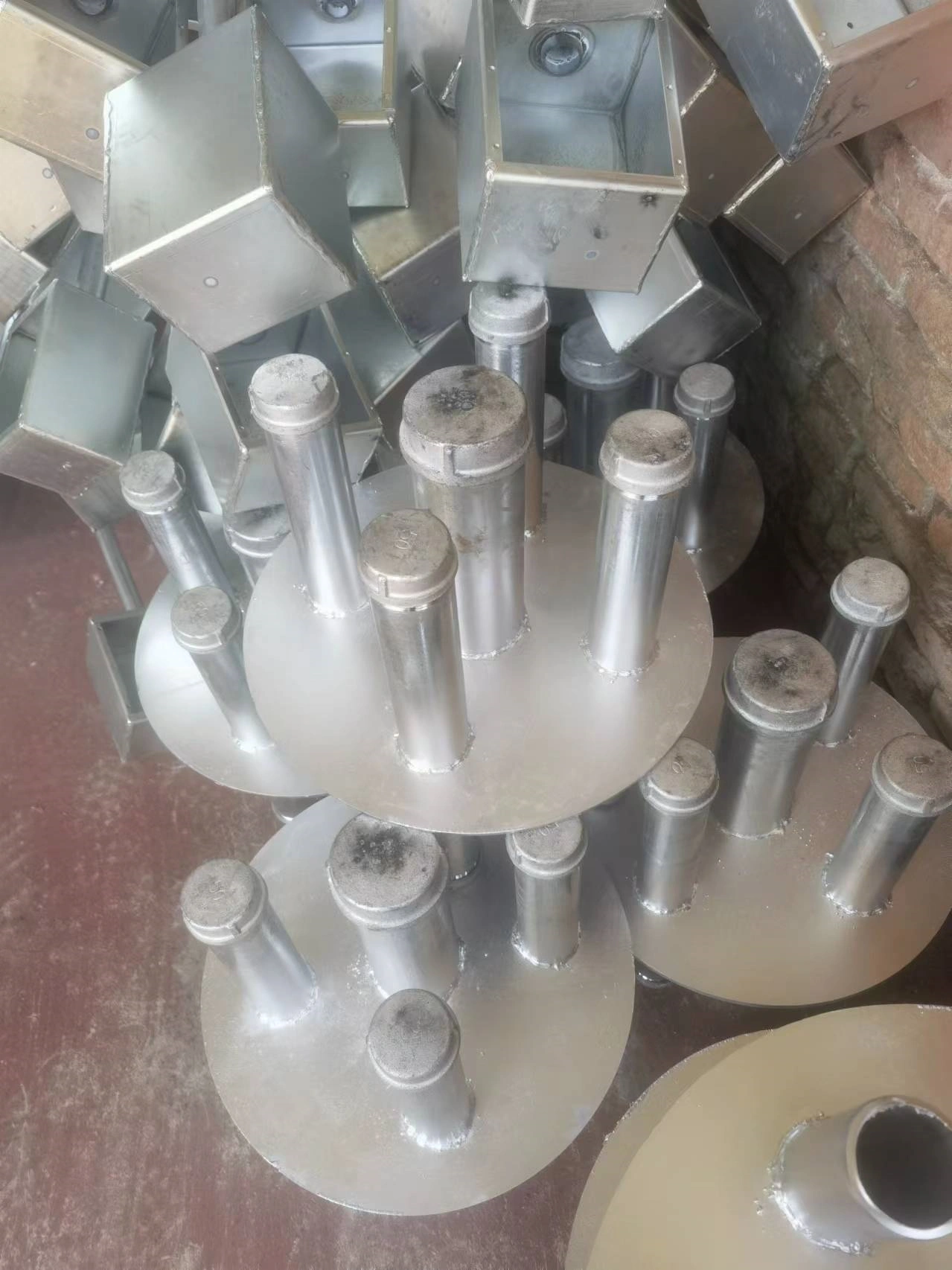

定制圆形密闭肋电气组合密闭套管图片
六、常用规格速查表(出厂批发参考配置)
| 型号示意 | 常用管径 | 管壁厚 | 密闭肋厚 | 肋板宽 | 适用墙厚 | 防腐 |
|---|---|---|---|---|---|---|
| 单管A型 | DN50 | 3.8mm | 3mm | 50mm | 300mm | 热浸镀锌 |
| 单排C型1×4 | DN65 | 3.8mm | 3mm | 50mm | 300mm | 热浸镀锌 |
| 双排D型2×5 | DN50 | 3.8mm | 3mm | 50mm | 350mm | 热浸镀锌 |
| 连排E型4×5 | DN50 | 3.8mm | 3.5mm | 50mm | 350mm | 热浸镀锌 |
| 大口径单管 | DN150 | 4.5mm | 3.5mm | 50mm | 400mm | 热浸镀锌 |
以上为常用备料规格,非标行列数及异径混排均可按图纸加工定制。
七、适用工程场景
附建式/单建式人防地下室
地铁人防区间隔墙
城市地下综合管廊
地下车库变配电室
污水处理厂地下构筑物
军事防护工程、指挥所
立即**按图定制报价:将您的预埋件需求图纸或穿越回路参数发送右侧在线客服,奥凡环保科技将基于Q235碳钢热浸镀锌工艺,严格以壁厚≥3mm、密闭肋2.5-3.5mm的扎实用料,为您出具07FD02国标产品报价单,享受地下工程专用预埋套管的源头工厂低价批发。
