一、产品定义:什么是连排电气组合套管?

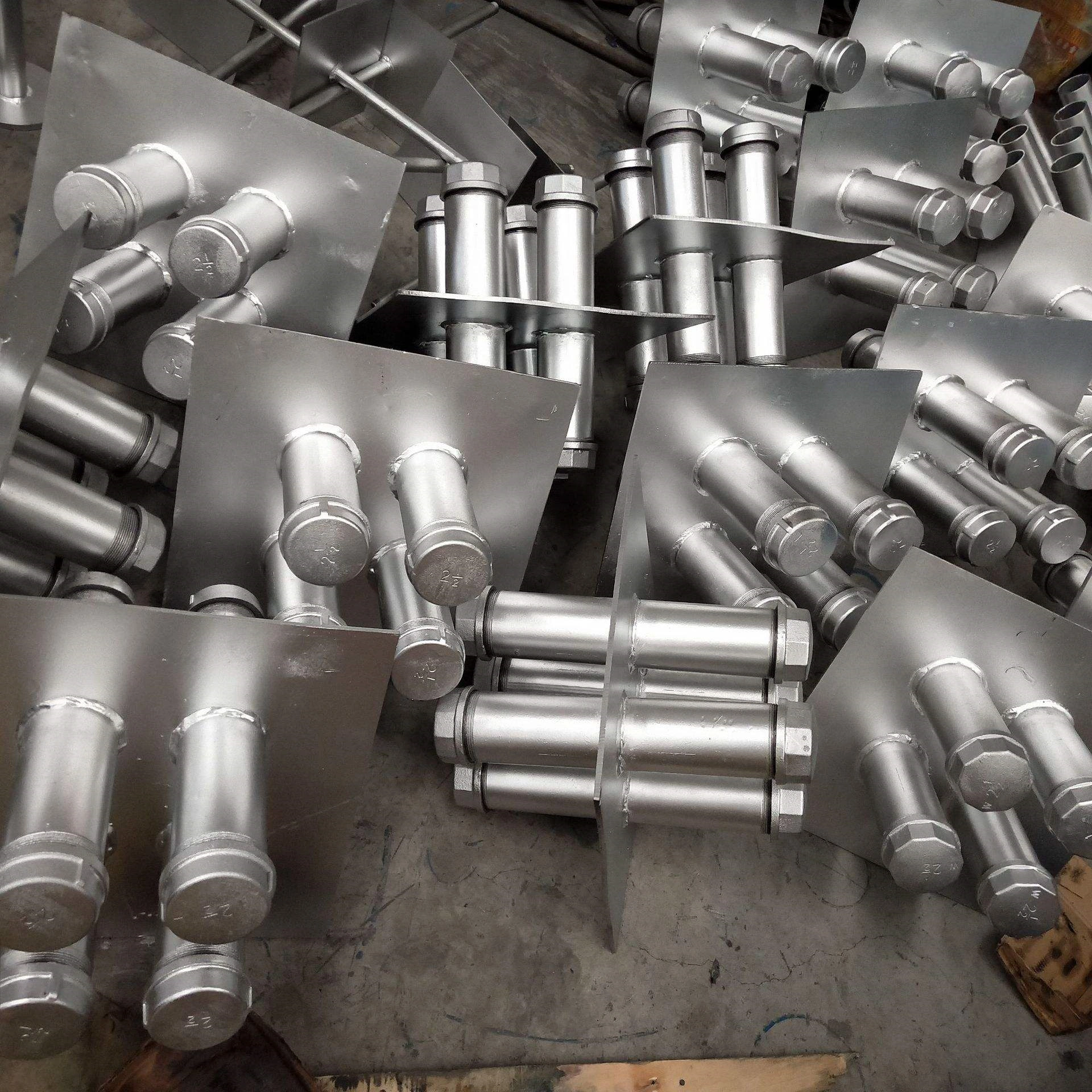

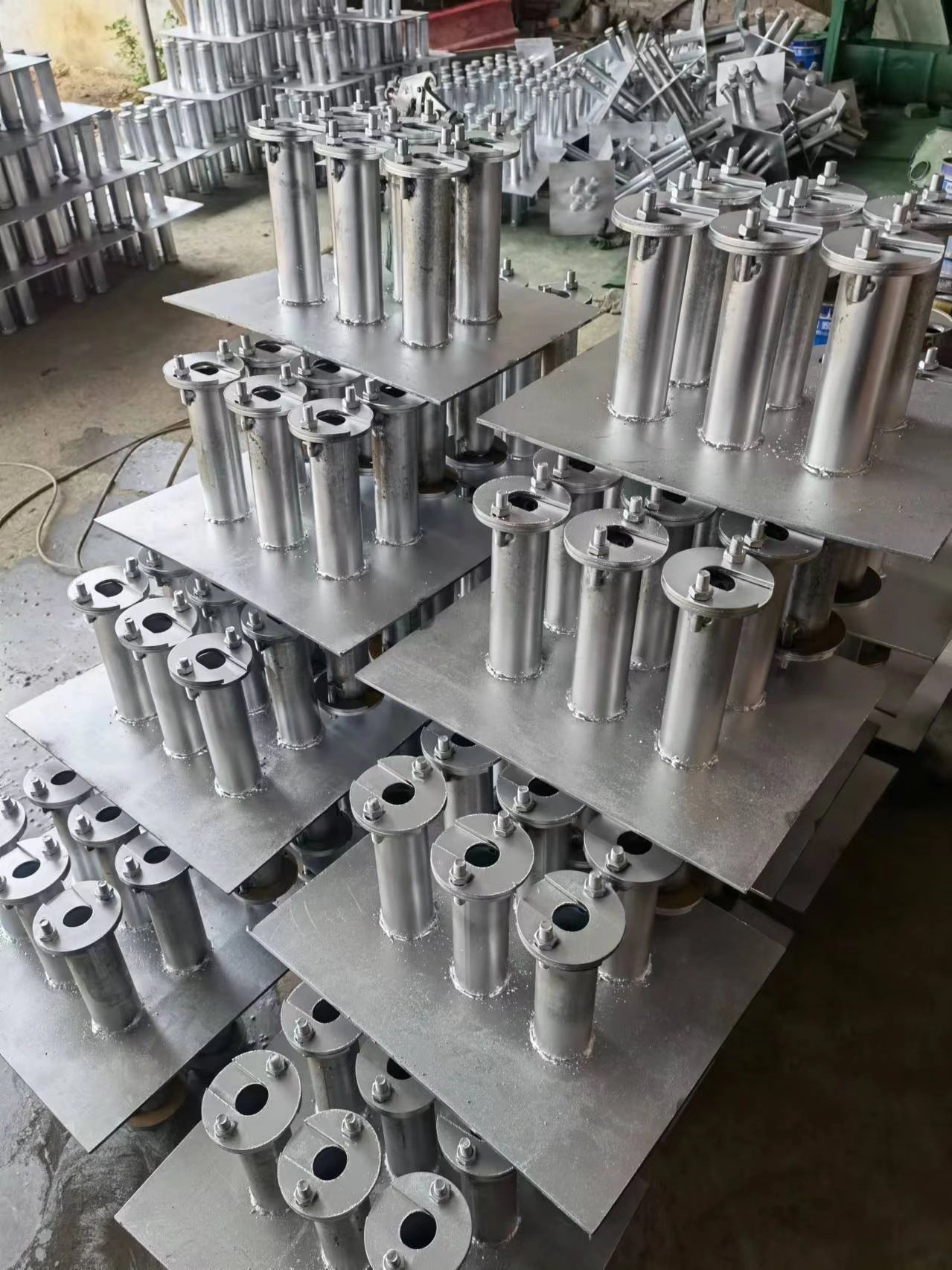

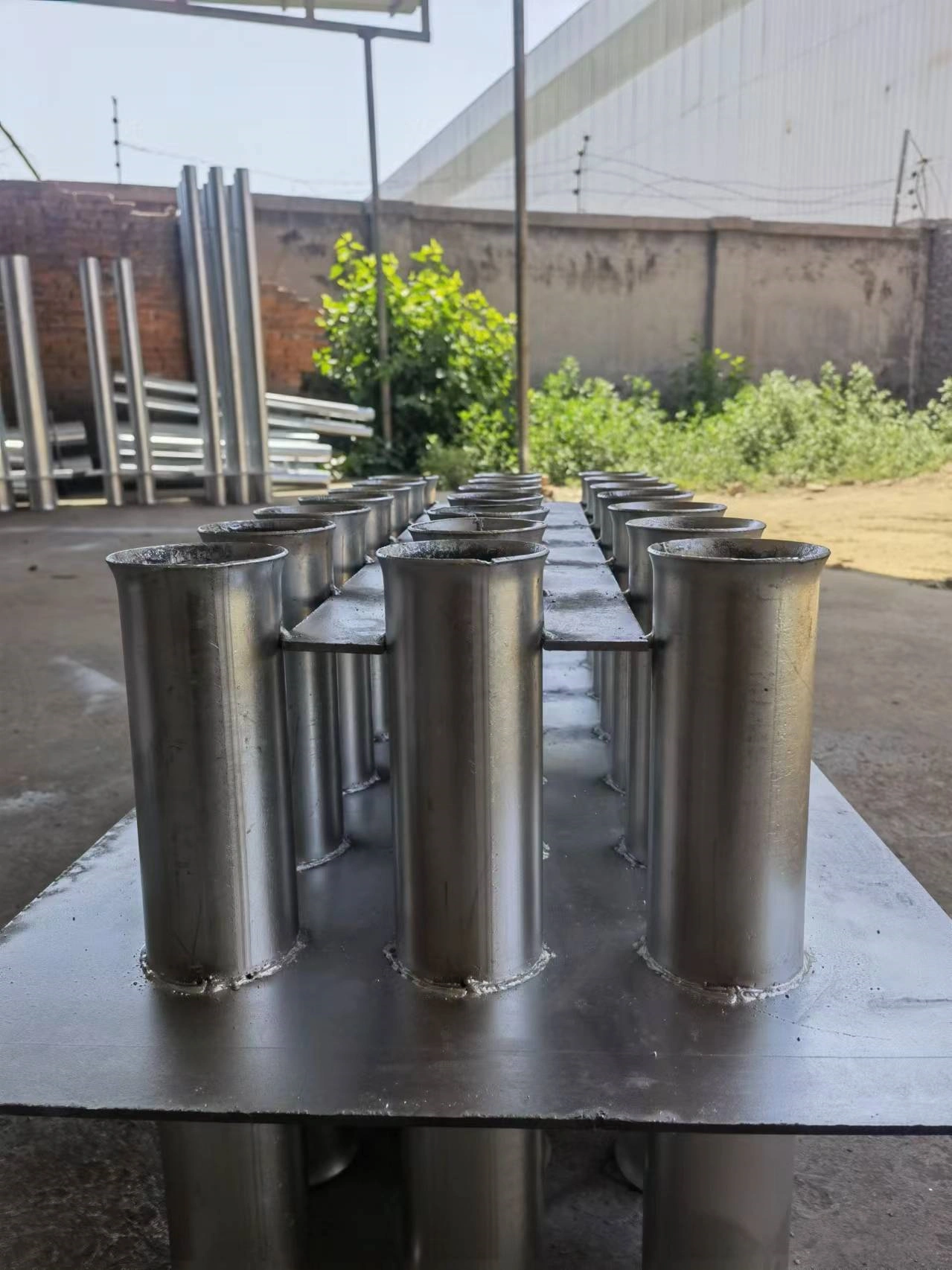

连排电气组合套管(又称人防抗震穿墙预埋管、建筑预埋穿线管、热镀锌连排穿墙密闭肋、刚性组合套管)是依据国家建筑标准设计图集07FD02《防空地下室电气设备安装》设计制造的人防工程核心防护构件。产品将多根热镀锌钢管按设计间距并排布置,共同双面满焊于一块密闭翼环(热镀锌钢板)之上,形成集“穿线通道+防护密闭+抗震加固”于一体的组合式预埋组件,广泛应用于地下室人防围护结构、电梯井、防爆波电缆井等关键部位的电缆电线穿越防护。
核心功能定位
| 功能维度 | 实现方式 |
|---|---|
| 穿线通道 | 多根热镀锌钢管为电缆提供独立穿越路径 |
| 防护密闭 | 密闭翼环与混凝土墙体形成阻水、阻毒气、抗冲击波屏障 |
| 抗震加固 | 密闭肋与结构钢筋焊接,限制管路位移,抵抗地震作用下的墙体变形 |
| 预留备用 | 按07FD02要求预埋备用管,为战时动力、照明、通信线路预留通道 |
二、07FD02国标图集深度解读:AB型到底是什么?
图集**背景
07FD02《防空地下室电气设备安装》(图集号GJBT-1003)由国家建筑标准设计网发布,主编单位为北京市建筑设计研究院,依据《人民防空地下室设计规范》GB50038-2005新版规范对04FD02图集进行了**修订与补充。图集第23页“穿墙管密闭肋详图”是电气连排组合套管的核心设计依据。
连排密闭套管AB型分类体系
依据07FD02图集,电气防护密闭套管(密闭肋预埋管)按一根密闭翼环上焊接的钢管数量,划分为A、B、C、D、E五种类型(部分分类中还有F型):
| 型号 | 结构定义 | 适用场景 |
|---|---|---|
| A型 | 一块方形钢板 + 1根热镀锌钢管 | 单线穿越、小型预埋需求,结构简约** |
| B型 | 一块矩形钢板 + 2根热镀锌钢管并排布局 | 双管并行走线,中等穿越任务,兼顾防护与成本 |
| C型 | 一块矩形钢板 + 3根热镀锌钢管,形成三角稳固结构 | 三路电缆并行穿越,常见于照明、动力分离布线 |
| D型 | 一块矩形钢板 + 4根热镀锌钢管并列 | 多路电缆穿越、较高密度穿线需求 |
| E型 | 一块矩形钢板 + 6根热镀锌钢管豪华阵容 | 严苛防护需求、大规模集中穿线工程 |
选型提示: A型为单管基础型,B型为双管并排最常用配置,C/D/E型按电缆数量递增。特殊工程可脱离标准型号框架,来图定制任意管数、任意排布的连排组合方案。
图集关键技术要求
根据07FD02图集第18页、第23页及GB50038-2005相关规定:
穿过外墙、临空墙、防护密闭隔墙和密闭隔墙的电气预埋管线,须选用管壁厚度不小于2.5mm的热镀锌钢管（常用3.0mm或3.5mm镀锌管）

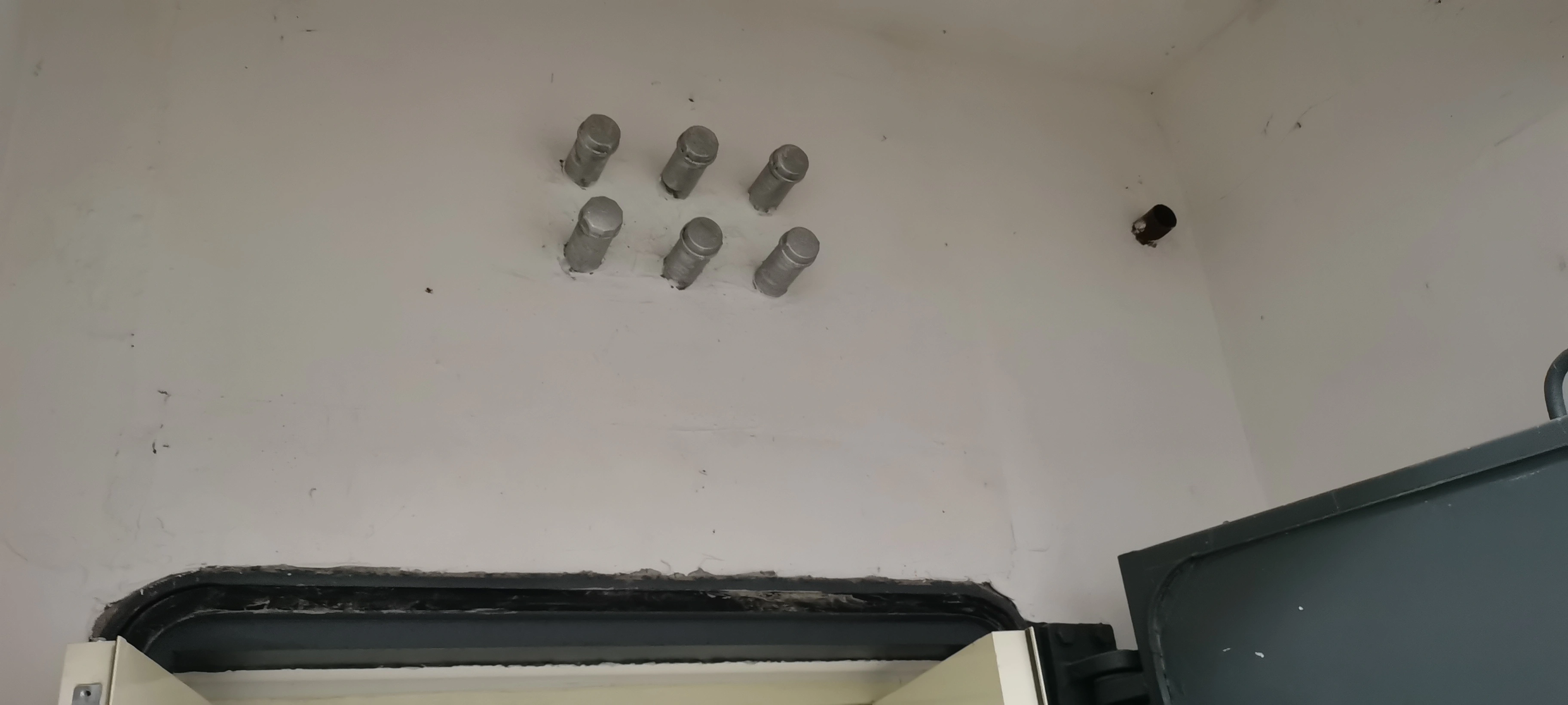

各人员出入口和连通口的防护密闭门门框墙上均应预埋4-6根备用管,管径为50-80mm,管壁厚度不小于2.5mm的热镀锌钢管
密闭肋采用厚度≥3mm的钢板,翼环宽度大于等于50mm,双面满焊,焊缝可用煤油渗透试验
电缆桥架不得直接穿过临空墙、防护密闭隔墙、密闭隔墙,通过时应改为穿管敷设
三、规格与参数体系:DN32-DN200全覆盖
A型规格参数(单管)
| 公称通径 DN | 外径 (mm) | 壁厚 (mm) | 管体长度 (mm) | 密闭翼环 (mm) |
|---|---|---|---|---|
| 32 | 42.3 | ≥2.5 | 300-800 | 5.5-10 |
| 40 | 48.0 | ≥2.5 | 300-800 | 5.5-10 |
| 50 | 60.0 | ≥2.5 | 300-800 | 5.5-10 |
| 65 | 75.5 | ≥2.75 | 300-800 | 5.5-10 |
| 80 | 88.5 | ≥2.75 | 300-800 | 5.5-10 |
| 100 | 114.0 | ≥3.0 | 300-800 | 6-10 |
| 125 | 140.0 | ≥3.0 | 300-800 | 6-10 |
| 150 | 165.0 | ≥3.5 | 300-800 | 8-10 |
| 200 | 219.0 | ≥3.5 | 300-800 | 8-10 |
B型规格参数(双管并排,最常用配置)
| 公称通径 DN | 管数配置 | 管心距 (mm) | 翼环尺寸 L×W (mm) | 壁厚/翼厚 (mm) |
|---|---|---|---|---|
| 32 | 2×DN32 | 60 | 200×170 | ≥2.5 / 5.5-10 |
| 40 | 2×DN40 | 75 | 220×210 | ≥2.5 / 5.5-10 |
| 50 | 2×DN50 | 100 | 260×220 | ≥2.5 / 5.5-10 |
| 65 | 2×DN65 | 125 | 300×240 | ≥2.75 / 5.5-10 |
| 80 | 2×DN80 | 150 | 350×270 | ≥2.75 / 5.5-10 |
| 100 | 2×DN100 | 200 | 430×320 | ≥3.0 / 6-10 |
| 150 | 2×DN150 | 250 | 520×390 | ≥3.5 / 8-10 |
| 200 | 2×DN200 | 280 | 620×470 | ≥3.5 / 8-10 |
以上为B型标准配置参考值,实际管心距可根据设计图纸灵活调整。多排立体组合(双排×N根)同样支持定制。
产品定制维度总览
| 定制项目 | 可选范围 | 说明 |
|---|---|---|
| 管径规格 | DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200 | A型任意管径,B型可混配不同管径 |
| 组合型号 | A型 / B型 / C型 / D型 / E型 / 来图非标定制 | 按管线数量及空间布局选择 |
| 管体壁厚 | 2.5mm / 2.75mm / 3.0mm / 3.5mm(及以上) | 按人防抗力等级匹配 |
| 管体长度 | 300-800mm(常规),可按墙厚定制 | 两端伸出墙面≥50mm |
| 密闭翼环厚度 | 5.5mm / 8mm / 10mm | 核6级用5.5-6mm,核5级及以上用8-10mm |
| 管间距(管心距) | 常规100mm,可按设计图任意调整 | 便于线缆分类穿越与封堵 |
| 表面处理 | 热浸镀锌(标准)/ 碳钢+防腐漆(非人防可选) | 人防工程需热镀锌 |
| 抗力片 | 按设计中核爆冲击波方向选配 | 朝向冲击波端加装≥6mm钢板抗力片 |

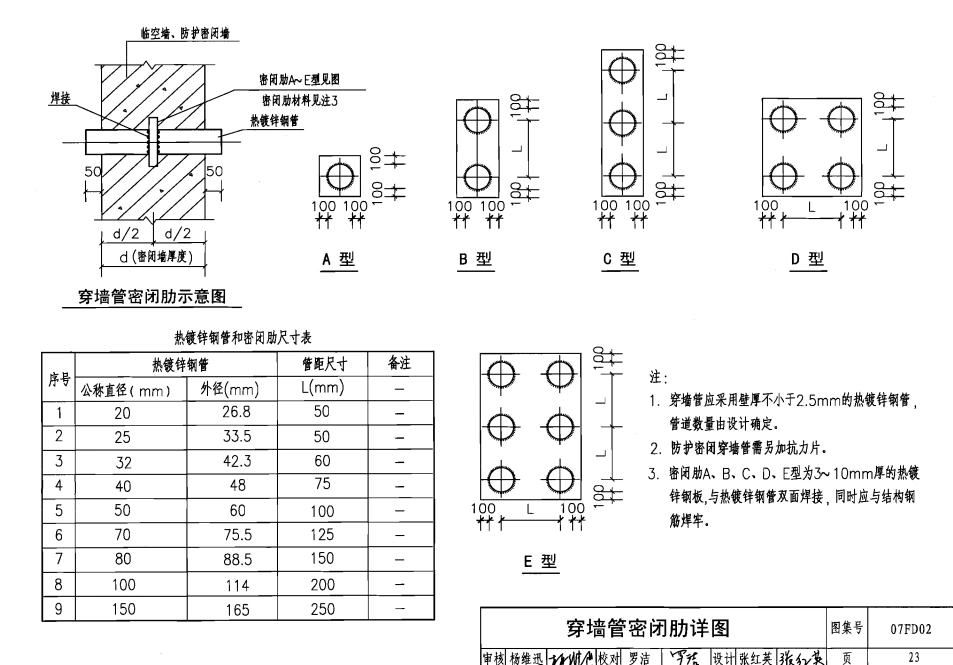

电气组合套管型号示意图
选型设计约束(依据07FD02及GB50038-2005)
电缆截面约束: 电气套管内电缆总截面积不得超过管孔截面积的40%
管径匹配原则: 电气组合套管内径 ≥ 电缆总外径 + 20mm
备用管硬性规定: 各出入口防护密闭门门框墙上均应预埋4-6根备用管,管径50-80mm
壁厚与抗力等级对应: 核5级及以上工程,管体壁厚≥3mm,翼环建议10mm
四、材质体系:只做热镀锌,从源头把关
管体材质
| 材质项 | 标准要求 |
|---|---|
| 基材 | Q235-A碳素结构钢,抗拉强度370-500MPa,屈服强度≥235MPa |
| 壁厚 | ≥2.5mm(核5级及以上≥3mm) |
| 镀锌工艺 | 热浸镀锌 |
| 执行标准 | GB/T 13912-2020 |
热浸镀锌防腐标准
| 管壁厚度范围 | 锌层平均厚度要求 | 盐雾试验 |
|---|---|---|
| ≥6mm | ≥85μm | ≥500h无红锈 |
| 3-6mm | ≥70μm | ≥500h无红锈 |
| <3mm | ≥55μm | ≥500h无红锈 |
五、人防抗震机理:为什么它能做到“震时不位移,战时不渗漏”?
抗震工程学底层逻辑
地下结构在地震作用下承受土层剪切变形,穿墙管路若未做可靠固定,极易因墙体与管路之间的相对位移导致接口开裂、密封失效。连排电气组合套管通过以下三道防线抵御地震作用:
第一道防线:密闭翼环锚固——将连排电气套管“铆”进墙体
密闭翼环(热镀锌钢板)居中焊接于管体,在混凝土浇筑后与墙体钢筋网片形成整体锚固结构。管-板-混凝土三者一体化,地震时管路与墙体协同变形,**相对位移。
第二道防线:密闭翼环与结构钢筋焊接——多节点传力
预埋时将密闭翼环与墙体结构钢筋点焊固定(固定点间距≤500mm),形成多节点传力路径,均布地震荷载,避免单点应力集中导致焊缝撕裂。
第三道防线:柔性密封填料——容许微变形
电缆穿线后,管间缝隙采用柔性有机堵料(防火泥)或聚氨酯密封胶填充,填充深度≥管径3倍且≥100mm。柔性密封材料在地震微振动下仍能保持密封完整性,不龟裂、不脱落。
战时防护密闭协同
抗震与防护密闭不是孤立的两个功能,而是通过同一结构体系实现的:
战时(承受冲击波): 密闭翼环阻断沿管壁渗透的毒气与冲击波,抗力片分散爆炸能量
震时(承受地震波): 密闭翼环将管路固定于墙体,防止位移撕裂密封界面
正因为防护密闭对抗震性能提出了更高要求,连排电气组合套管才区别于普通的刚性防水套管——后者仅防渗漏水,而本产品同时具备防水、防毒气、抗冲击波和抗震四重功能。

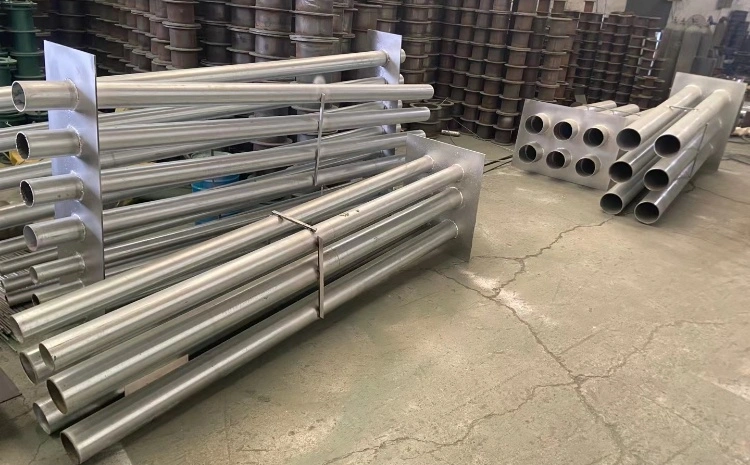

地下室人防抗震穿墙预埋管热镀锌电气组合套管图片
六、材料与工艺标准
选材规范
| 构件 | 材质标准 | 壁厚/厚度 |
|---|---|---|
| 穿墙短管 | Q235-A碳素结构钢 + 热浸镀锌 | ≥2.5mm |
| 密闭翼环(密闭肋) | Q235-A 热镀锌钢板 | 3-10mm |
| 抗力片(选配) | δ≥6mm 热镀锌钢板 | ≥6mm |
制造工艺
热浸镀锌处理:管体内外壁及密闭翼环经脱脂→酸洗→水洗→助镀→烘干→热浸锌(锌液温度450-460℃)→冷却→钝化七道工序,锌层与钢基体形成锌铁合金结合层,非简单物理附着。
双面满焊密闭连接:密闭翼环与管体采用T42焊条双面满焊,焊缝饱满均匀,焊后逐一进行煤油渗透试验,**零渗漏通路。在制作过程中如破坏镀锌层,需进行二次镀锌处理。
数控精密加工:引进数控激光切割机与全数控相贯线切割机,切割精度达±0.1mm,管距误差≤1mm,整体平行度误差≤2mm/m。产品合格率稳定在99.8%。
品质检测体系
| 环节 | 检测内容 |
|---|---|
| 原材料入场 | 钢材材质单核验、镀锌层测厚仪逐批检测 |
| 过程全检 | 管径壁厚卡尺测量、焊缝外观检、管间距测量 |
| 出厂抽检 | 气密性试验(0.6MPa水压,泄漏量≤0.05L/(min·m))、盐雾试验(≥500h无红锈) |
| 随货文件 | 产品合格证 + 材质证明书 + 质量**书 |
七、安装预埋与施工验收指南
预埋施工五步流程
步骤一:定位放线
根据设计图纸在钢筋绑扎阶段确定预埋位置。穿越临空墙、防护密闭隔墙时,套管中心距门框300-500mm,轴线与墙面垂直(误差≤2mm)。成排套管需拉线校准,水平偏差<5mm。
步骤二:焊接固定
将组合电气套管整体就位,密闭翼环居中位于墙体厚度中心。采用T42焊条将密闭翼环与结构钢筋点焊固定,固定点间距≤500mm。两端套管伸出墙面50-100mm(电缆电线套管30-50mm,通风套管100mm)。密闭翼环边缘距外管管壁距离不得小于50mm。
步骤三:管口临时封堵
混凝土浇筑前用泡沫或专用堵帽封闭管口,严禁混凝土浆料进入管内。
步骤四:混凝土浇筑
分层振捣,振捣棒不得直接触碰套管,**混凝土与翼环之间密实无空隙。防爆波电缆井需做C30抗渗混凝土浇筑,井壁厚度≥300mm。
步骤五:穿线后密封
电缆穿线完成后,用柔性有机堵料(防火泥)或聚氨酯密封胶填实套管与电缆间隙:
填充深度 ≥ 管径3倍,且 ≥ 100mm
管口两端同步密封
核5级以上工程需做气密性测试(气压0.05MPa,保压30分钟无泄漏)
人防抗震特殊施工要求
| 要求项 | 具体规定 |
|---|---|
| 严禁后开孔 | 防毒通道、密闭通道墙体上电气套管要一次预埋到位,严禁后期开凿埋设 |
| 电缆桥架限制 | 桥架不得直接穿过临空墙、密闭墙,通过时须改为穿管敷设,一根套管穿一根电缆 |
| 抗力片安装 | 朝向核爆冲击波端加装δ≥6mm钢板抗力片,槽口匹配管线外径,对插式安装 |
| 接地要求 | 金属套管须与结构主筋可靠连接,接地电阻≤1Ω |
验收关键检查项
电气组合套管型号(AB型)与设计图纸一致
管径、壁厚、管数、管间距逐项核验
密闭翼环厚度达标、居中定位
焊缝饱满无夹渣气孔
管口密封填充深度≥管径3倍
隐蔽工程影像资料存档
八、常见问题解答(抗震·材质·AB型)
Q1:AB型到底怎么选?
A型是单管配置(一块钢板+一根钢管),适用于只有一路电缆需要穿墙的场景;B型是双管并排(一块钢板+两根钢管),适用于两路电缆同时穿越,也是使用频率**的配置。选择时看图纸上同一穿墙位置需要几根管——1根选A型,2根选B型。如果穿墙位置涉及3根及以上,则对应选择C/D/E型或来图定制任意组合方案。
Q2:连排电气组合套管和普通防水套管的区别是什么?
核心区别在于防护等级。普通刚性防水套管仅具备防水渗漏功能,连排电气组合套管在此基础上增加了三项核心能力:①密闭翼环阻挡毒气渗透(人防密闭要求);②双面满焊结构+抗力片抵御冲击波(战时防护);③翼环锚固限制管路位移(抗震要求)。普通工程若用普通防水套管代替人防密闭套管,人防验收无法通过。
Q3:为什么人防套管要用热镀锌而不用冷镀锌?
热浸镀锌的锌层厚度为40-100μm,与钢基体形成锌铁合金层,附着力极强,盐雾试验≥500h无红锈,潮湿地下环境防腐寿命达30年以上。冷镀锌(电镀锌)锌层仅5-15μm,为物理附着,极易剥落,防腐寿命通常仅3-**。人防工程一经验收,维修更换极为困难,故07FD02图集和GB50038规范均明确要求采用热镀锌钢管,冷镀锌套管严禁用于人防工程。
Q4:DN32和DN200分别适用于什么电缆?
DN32适用于6-16mm²电缆(照明、弱电控制线路)
DN40适用于16-25mm²电缆
DN50适用于25-35mm²电缆
DN65适用于35-50mm²电缆
DN80适用于50-120mm²电缆(常用动力线路)
DN100适用于120-185mm²电缆(主进线电缆)
DN150适用于240-300mm²电缆(大截面干线)
DN200适用于300mm²以上或多根大截面电缆集中穿越
选型时可参考公式:套管内径 ≥ 电缆总外径 + 20mm;电缆总截面积 ≤ 管孔截面积×40%。奥凡技术团队可免费协助核算选型。
Q5:地下室电梯井能用这个产品吗?
完全可以。电梯井底部穿墙处常面临地下水土压力和潮湿环境,连排电气组合套管的密闭防水+抗震性能在此处优势明显。根据实际电缆数量选择A型或B型,管径和管体长度按电梯井墙体厚度定制。同时,电梯井属于强电管线密集区域,B型双管配置可有效分离动力电缆和控制电缆,降低电磁干扰风险。
Q6:常用规格有现货吗?多久能发货?
DN32-DN200范围内的常用管径(DN32/40/50/65/80/100/150/200)备有原材料库存,常规AB型组合可在3-7天内完成加工并发货。完全非标定制(非常规管径、特殊管间距或多排异形组合)按图纸生产,交货期7-15天。
九、工程应用场景
| 应用领域 | 具体场景 | AB型推荐配置 |
|---|---|---|
| 人防地下室 | 电缆穿越防护密闭墙、临空墙、密闭隔墙 | B型DN50-DN100 |
| 防爆波电缆井 | 室外进线处预埋,紧贴外墙外侧设置 | B型DN50-DN80 + 4-6根备用管 |
| 人防物资库/急救医院 | 口部备用管预埋,为战时增容预留通道 | B型DN50-DN80 |
| 地铁人防段 | 电力、信号线管群集中预埋 | B型/C型DN65-DN150 |
| 地下综合管廊 | 电力舱入廊管线穿越防火墙 | B型DN100-DN200 |
| 高层地下室电梯井 | 电梯动力与控制电缆集中穿墙 | B型DN50-DN100 |
| 工业厂房地下工程 | 腐蚀/潮湿环境电缆穿越防护 | 热镀锌B型DN50-DN150 |
合作单位类型: 人防设计院 · 建筑施工总承包单位 · 人防设备安装公司 · 市政地铁建设单位 · 房地产开发企业 · 电力工程公司
十、定制流程与联系通道
来图定制五步走
| 步骤 | 内容 | 时效 |
|---|---|---|
| ① | 图纸/需求提交 —— 客户发送设计图纸、管道综合图或穿墙套管一览表(CAD/PDF/手绘尺寸均可) | — |
| ② | 技术方案确认 —— 奥凡技术中心数字化翻模、孔径复核,出具加工详图与清单报价 | 12小时内 |
| ③ | 锁定生产 —— 双方确认型号(AB型)、管径、管数、管间距、壁厚、翼环厚度、表面处理方案 | — |
| ④ | 工厂数控制造 —— 数控下料 → 焊接组装 → 热浸镀锌 → 质检出厂 | 3-7天(常用规格)/7-15天(非标定制) |
| ⑤ | 包装发货 —— 木箱加固包装,管口封堵帽保护,附合格证,物流直达工地 | 按需 |
