双侧防护密闭套管安装施工技术交底 07FS02人防套管预埋定位 焊接密封验收全流程

一、产品介绍:07FS02型双侧防护密闭套管

本产品为奥凡环保科技严格按照国家建筑标准设计图集《07FS02 防空地下室给排水设施安装》生产的双侧防护密闭套管。专为解决人防工程中管道穿墙(板)时,需同时抵御冲击波与隔绝核生化污染的双重需求而设计。

在战时状态下,该防护密闭套管通过内部柔性防水填料与外部刚性翼环的双重密封结构,能有效截止冲击波余压穿透,并防止外界毒剂沿管壁渗入工程内部。作为07FS02人防套管预埋定位的关键组件,它被广泛应用于人防墙体、单元隔墙及临空墙的防护密闭处理,是**人防地下室“平战转换”功能可靠性的核心节点。

二、使用说明:安装施工技术交底与验收全流程

本流程衔接“双侧防护密闭套管安装施工技术交底”关键点,**一次验收合格:

1、预埋定位与固定:

 浇筑混凝土前,严格按图纸坐标进行人防套管预埋定位。一定要将人防套管中部的密闭翼环直接焊接在墙体钢筋骨架上,严禁使用钢筋头支撑。定位偏差需控制在±3mm以内,以防止管道安装时产生偏心应力,破坏穿墙管处的密闭性。

2、结构焊接与防腐:

钢套管与翼环、防护套管与端部法兰的焊接应采用双面满焊,焊缝需饱满无气孔。双侧防护密闭焊接技术要求焊缝高度不得低于被焊件的最小壁厚。焊接完成后,焊口需清理焊渣并进行手工除锈处理,涂刷防锈漆两遍以上。

3、密闭填料填充:

管道安装后,进入关键的密封环节。在人防套管与管道之间的环形间隙内,分层嵌填密封胶泥(或沥青麻丝),两端预留深度用于压紧法兰压盖。压紧时需对称、均匀拧紧螺栓,**内部橡胶密封圈径向变形均匀,形成高强度的轴向密封。

4、抗冲击波验收:

核心验收标准参照人防工程防护密闭套管密封验收标准。重点核查翼环绕筑处的混凝土密实度,**无蜂窝麻面;对填料的密实度进行探针检查,**在设计压力下不发生渗漏或位移,最终出具隐蔽工程验收记录。

三、产品详细参数

注:以下为设计参数,实测参数以产品实物为准;奥凡环保科技可根据客户施工现场环境不同,防水套管外观尺寸有所定制变化。

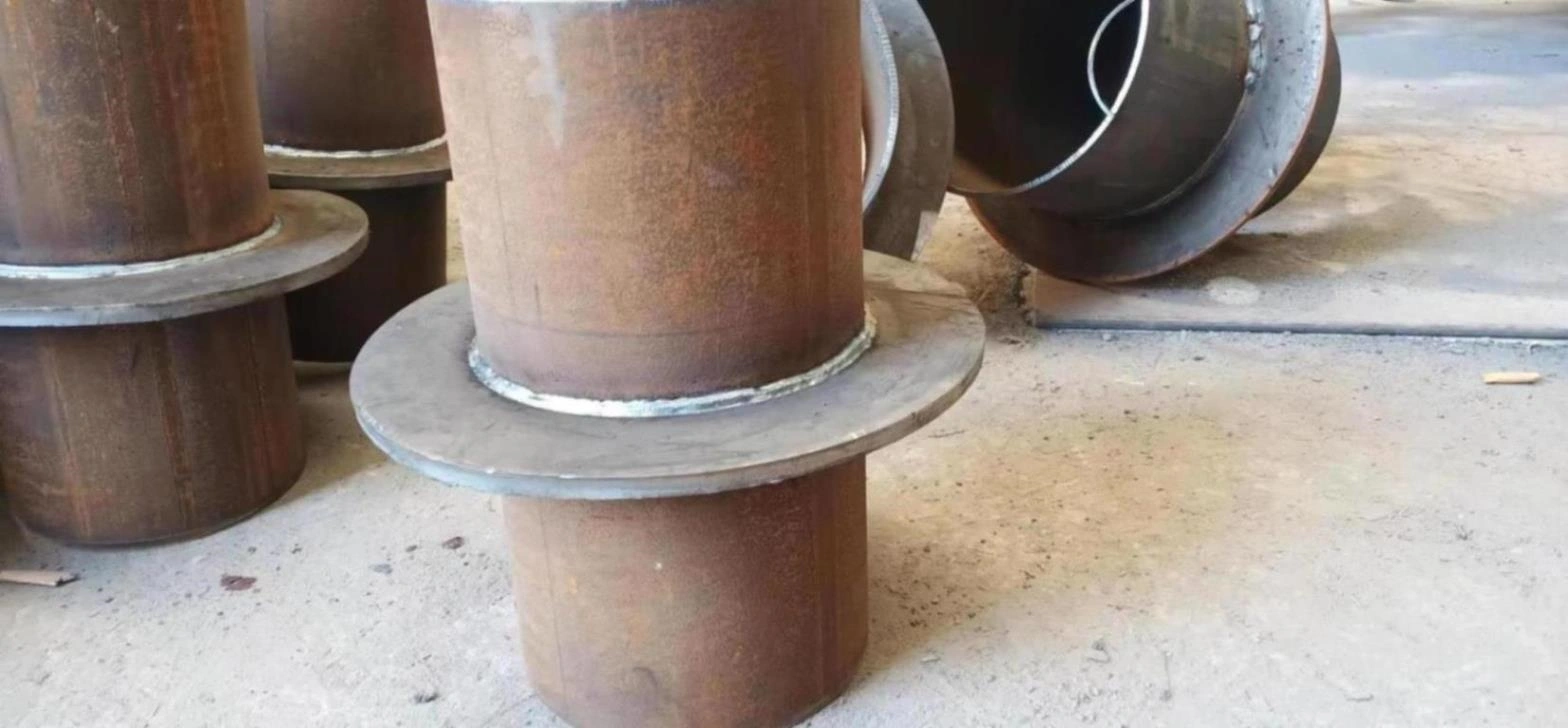

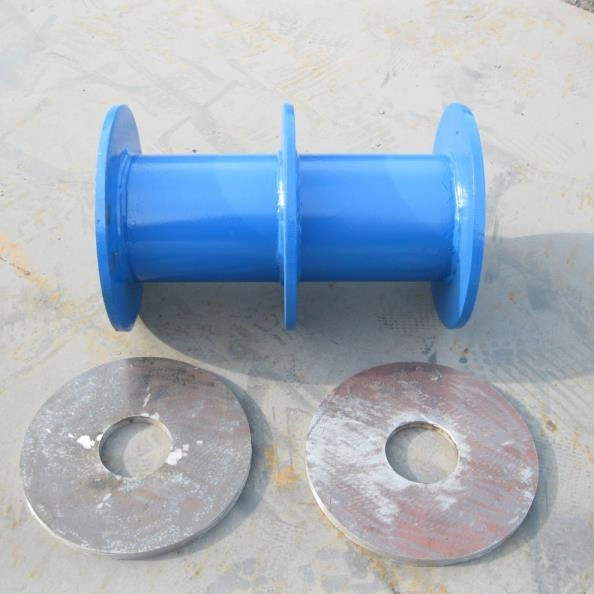

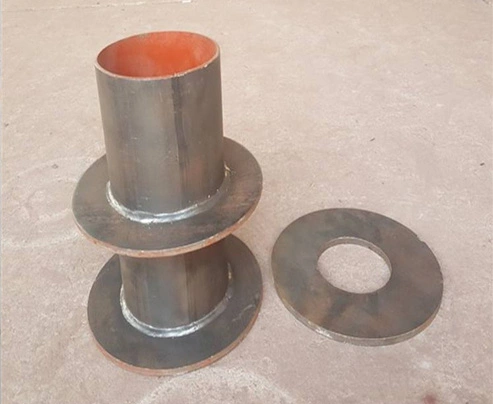

四、产品图片

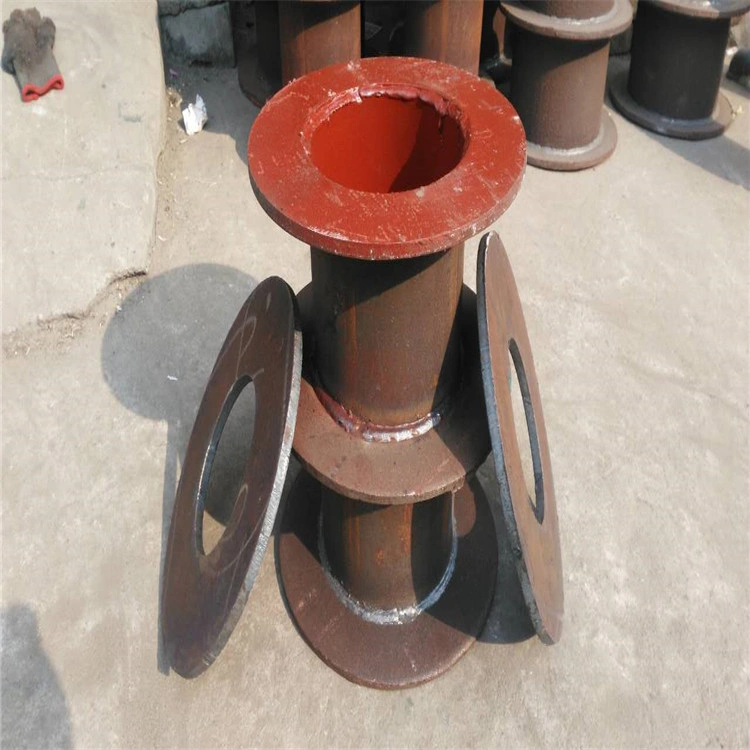

07FS02双侧防护密闭套管实物正视图

五、常见问题

问:管道穿过套管后,受冲击波时为何会漏水?
答:这是典型的密闭失效。常见原因有三:一是预留的人防预埋定位不规范,翼环未锚入钢筋应力区;二是焊接时烧穿了管壁形成针孔,双侧防护密闭焊接技术未做到位;三是压紧法兰时螺栓扭矩不对称,导致密封圈单边挤压间隙不均。请严格按照本页“二、使用说明”中的技术交底执行。

问:如何进行有效的人防工程套管密封验收?
答:在隐蔽前须做“随砌随检”。重点使用力矩扳手校验所有螺栓紧固度,且密闭填料要嵌填密实。验收时需检查施工记录是否完整,*要时进行气密性试验,绝不能仅凭外观判断。

六、服务指南

1、免费技术指导:

提供07FS02人防套管预埋定位选型及安装深化设计服务,专业工程师免费技术指导,并可免费**报价清单及定制打样方案。

2、质量**机制:

产品出厂均附带合格证及材质报告单。如出现施工技术难题或质量问题,请立即与奥凡环保科技售后部联系,我们承诺4小时内响应,全国范围提供解决方案。

3、安心三包服务:

严格按国家“新三包法”规定,对产品执行三包服务。奥凡环保科技郑重承诺,本人防套管配套的整套密封组件设备享受免费保修一年(非正常安装及不可抗力除外),终身维护,让您无后顾之忧。
