一、产品介绍
防护密闭套管(又称人防密闭套管)是人民防空工程中管路穿墙的核心防护构件,严格依据国家建筑标准图集 《07FS02防空地下室给排水设施安装》 制造生产,广泛适用于核5级、核6级、核6B级及常5级、常6级各类防空地下室工程的给排水管路穿墙防护。
与普通刚性防水套管不同,防护密闭套管不仅要满足穿墙防水要求,还需兼顾防毒气渗透、抵御冲击波荷载等多重功能。当管道穿越防空地下室外墙、密闭隔墙、防护单元隔墙、临空墙等关键部位时,防护密闭套管与管道之间的间隙使用沥青麻丝、石棉水泥、聚硫密封膏等专用密封材料填充密实,形成一套完整的“套管+翼环+密封填料”防护系统,从结构层面**人防工程战时防护效能与平时使用安全。
依据07FS02图集规定,防护密闭套管共分为A型、B型、C型、D型、E型、F型六种标准型号。六种型号并非简单替代关系,而是针对不同管材类型与防护等级需求逐级递进的构造体系。奥凡环保科技作为国内专业防水套管生产厂家,长期为各类人防工程、地下管廊、污水处理厂等场景提供符合国标要求的高品质防护密闭套管定制服务。
二、使用说明
防护密闭套管的预埋安装是**人防工程防护效能的关键工序,要严格遵循07FS02图集及GB 50134-2017《人民防空工程施工及验收规范》执行。
施工准备阶段:施工前应认真熟悉图纸,根据建筑平面图、结构管面图及建筑立面图确定套管长度,再结合给排水平面图和大样图确认套管规格。套管在制作时应注意,安装后管口应与墙、梁、柱完成面相平。
定位与固定:混凝土浇筑前,将预定长度的防护密闭套管固定在模板或钢筋网中。密闭翼环须位于墙体厚度正中间,与周围结构钢筋焊牢,**穿墙短管轴线与所在墙面垂直。严禁后期在人防墙板上开孔洞,所有穿墙管应一次性预埋到位。
出墙长度控制:套管两端伸出墙面的长度需结合现场实际条件掌控,一般两边出墙设计为5cm,总长度根据预埋剪力墙厚度加16cm,并考虑抹灰2-3cm厚度。给水排水穿墙短管出墙长度应大于40mm;电缆电线穿墙短管为30～50mm;通风穿墙短管大于100mm。套管内径一般比管道外径大30～40mm,便于后期填充密封材料,且管道在套管内不得有接口。
密封施工:管道穿入套管后,套管与管道之间的间隙须全程用密封材料填充密实。常用密封材料包括沥青麻丝(打底用,防止水泥流入管道)、石棉水泥(配比水:石棉:水泥=1:3:7)以及聚硫密封膏、聚胺脂密封膏等柔性填料。
三、产品详细参数
防护密闭套管型号结构对照表
| 型号 | 结构组成 | 适用管材 | 防护等级 | 构造特点说明 |
|---|---|---|---|---|
| A型 | 钢制套管×1 + 翼环×1 | 钢塑复合管 | 基础防护 | 结构较简,用于一般防护要求部位 |
| B型 | 钢制套管×1 + 翼环×1 + 挡圈×1 | 钢管 | 基础防护+增强密封 | 比A型增加挡圈,密封性提升,钢管和挡圈焊接后经镀锌处理 |
| C型 | 钢制套管×1 + 翼环×1 + 挡板×1 + 固定法兰×1 | 钢塑复合管 | 中等防护 | 含挡板+固定法兰,管道施工完毕后再施焊挡板和法兰 |
| D型 | 钢制套管×1 + 翼环×1 + 挡圈×1 + 挡板×1 + 固定法兰×1 | 钢管 | 中等防护+增强密封 | 在C型基础上增加挡圈,适用于穿钢管的中等防护场景 |
| E型 | 钢制套管×1 + 翼环×1 + 固定法兰×2 + 挡板×2 | 钢塑复合管 | 较高防护 | 双侧固定法兰+双侧挡板,抗冲击波能力更强 |
| F型 | 钢制套管×1 + 翼环×1 + 挡圈×2 + 固定法兰×2 + 挡板×2 | 钢管 | **防护 | 六种型号中构造较全,适用于人防临空墙、防护单元隔墙等核心防护部位 |
型号选型速查表
| 穿越部位 | 管材类型 | 推荐型号 | 依据出处 |
|---|---|---|---|
| 人防内部隔墙(非密闭要求) | 钢塑复合管 | A型 | 07FS02 P18 |
| 人防内部隔墙(非密闭要求) | 钢管 | B型 | 07FS02 P19 |
| 外墙/密闭墙/防护单元隔墙 | 钢塑复合管 | C型或E型 | 07FS02 P20-22 |
| 外墙/密闭墙/防护单元隔墙 | 钢管 | D型或F型 | 07FS02 P21-23 |
| 临空墙/核4级及以上 | 钢管 | F型 | 07FS02 P23 |
常见规格技术参数参考
| 公称通径DN | D1外径(mm) | 管壁厚度δ(mm) | 翼环厚度b(mm) | 适用管道外径(mm) | 参考重量(kg/个) |
|---|---|---|---|---|---|
| 50 | 60 | 3.5 | 10 | 60 | 约7.0 |
| 65 | 75.5 | 3.75 | 10 | 75.5 | 约9.0 |
| 80 | 89 | 4.0 | 10 | 89 | 约11.0 |
| 100 | 108 | 4.5 | 10 | 108 | 约15.0 |
| 125 | 133 | 6.0 | 10 | 133 | 约20.0 |
| 150 | 159 | 6.0 | 10 | 159 | 约26.0 |
| 200 | 219 | 8.0 | 12 | 219 | 约40.0 |
以上为设计参数,实测参数以产品实物为准。
根据客户施工现场环境不同,防水套管外观尺寸可能有所变化。

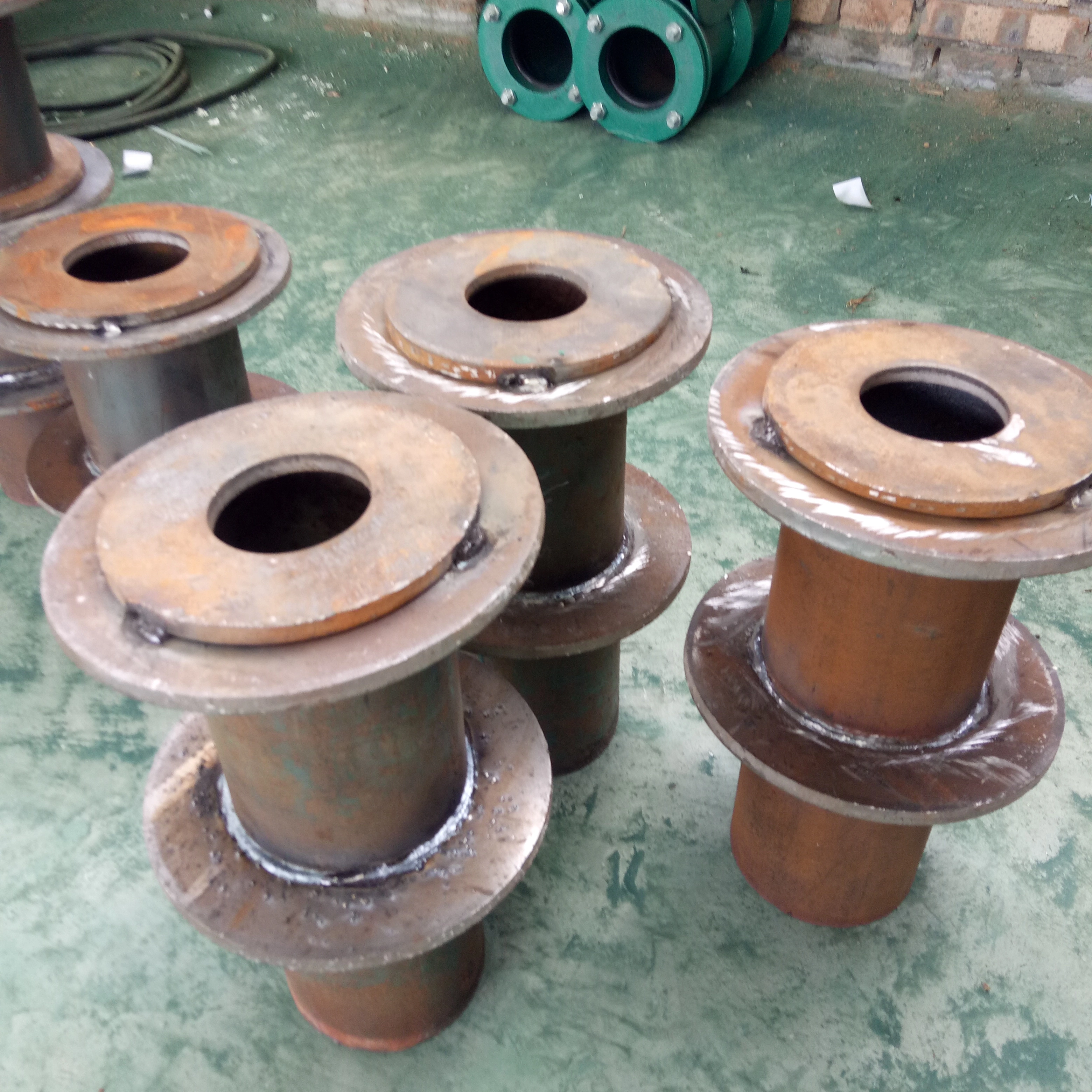

四、产品图片

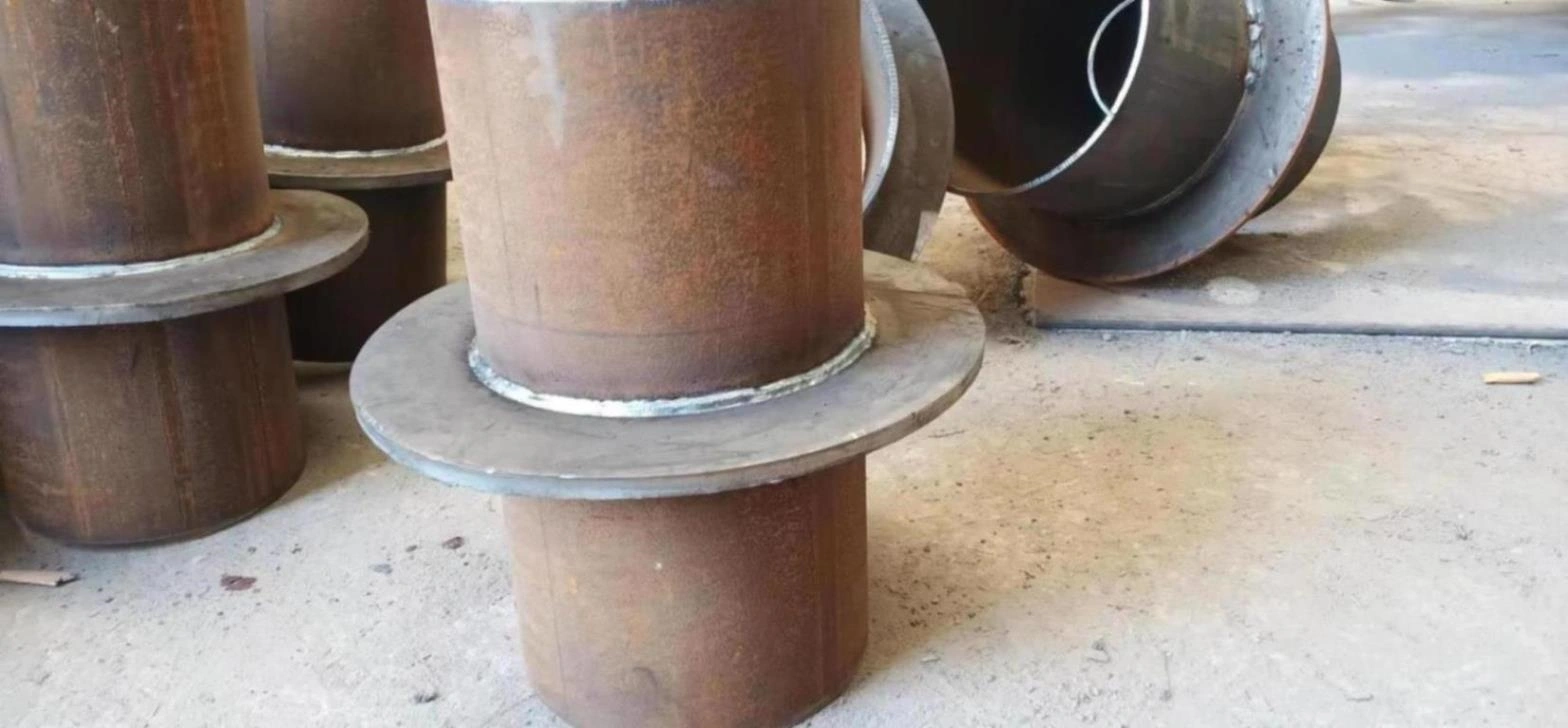

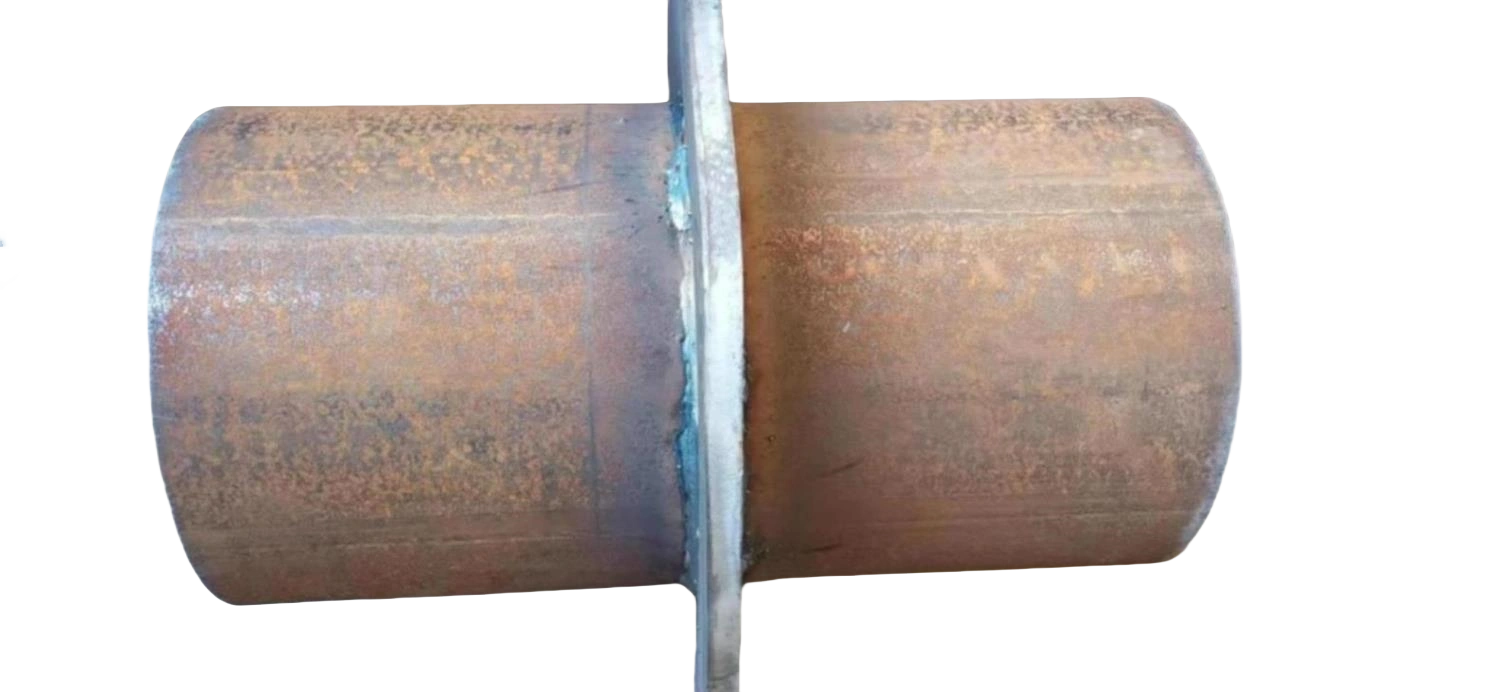

07FS02防护密闭套管A型实物图

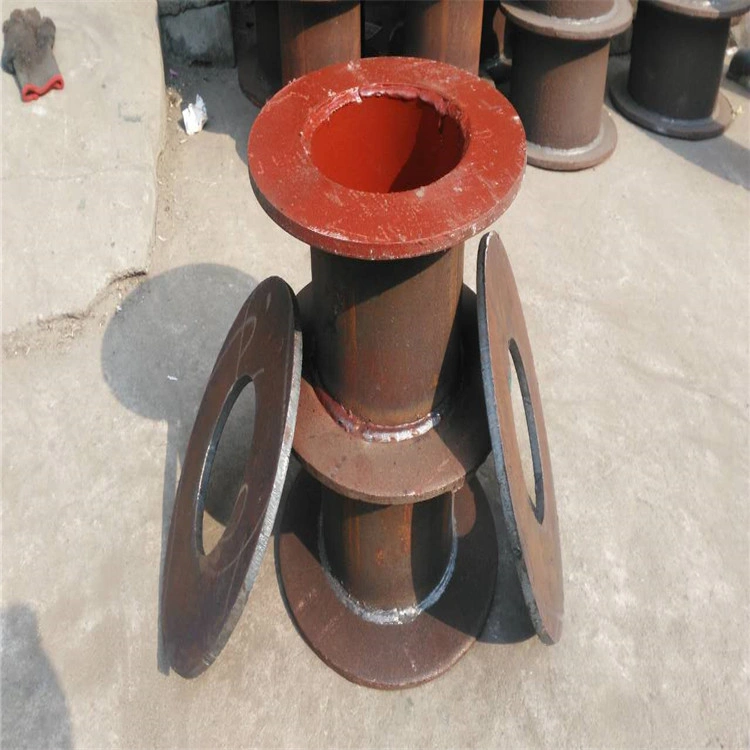

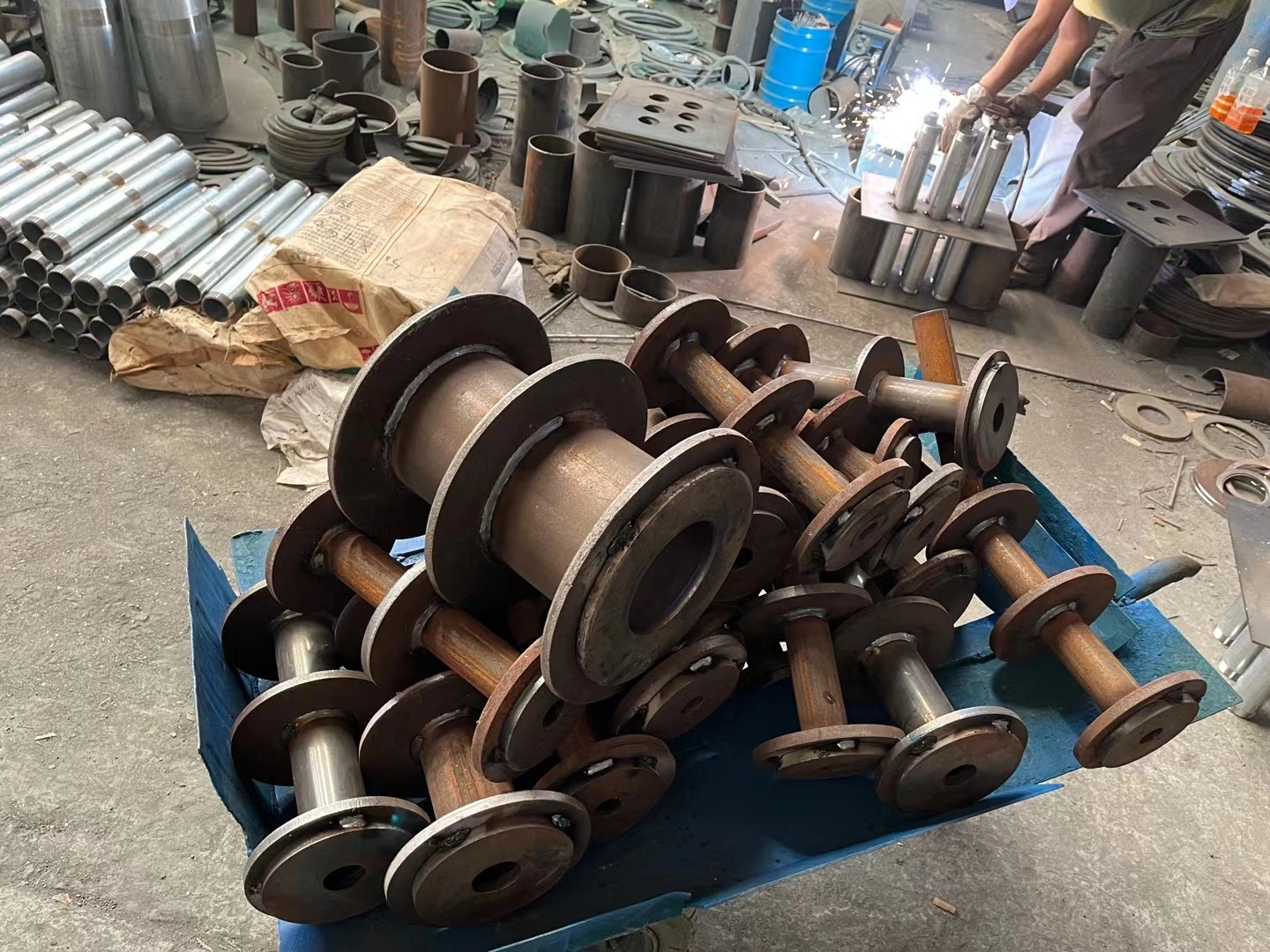

E/F型双侧防护密闭套管整体图片
五、常见问题
Q1:07FS02图集适用于什么类型的人防工程?
A:07FS02《防空地下室给排水设施安装》图集适用于核5级、核6级、核6B级和常5级、常6级的各类防空地下室工程的给排水设施安装,涵盖了进、出工程管道、防护套管、防护阀门等设施的详细安装做法。
Q2:如何根据施工图纸快速选型?
A:一看管材:钢塑复合管对应A型、C型、E型;钢管对应B型、D型、F型。二看部位:内部隔墙选A/B型,密闭墙/外墙选C/D型,临空墙等高防护部位选E/F型。三看管径:管径大于DN150mm的管道须设置外侧加防护挡板的型号(C/D/E/F型中选用)。
Q3:A型和B型的核心区别是什么?
A:A型由钢制套管+翼环构成,适用于钢塑复合管;B型在A型基础上增设挡圈,适用于钢管,且钢管和挡圈焊接后需经镀锌处理再施行与套管安装。
Q4:C/D/E/F型中的“固定法兰+挡板”如何施工?
A:管道和填充材料施工完成后,再施行挡板和固定法兰的焊接。这一工序不可颠倒,否则影响密封效果。
Q5:有没有DN200以上的大口径防护密闭套管?
A:有。管径大于DN150mm的管道穿越人防围护结构时,须设置外侧加防护挡板的刚性防水套管。奥凡环保科技可生产DN50mm至DN3200mm全规格防护密闭套管。
六、服务指南
免费技术指导,免费**报价清单:奥凡环保科技配备专业工程技术团队,为您提供免费的型号选型咨询与精准报价服务,助力施工方案**落地。拨打咨询热线即可**。
质量三包,安心**:产品如有质量问题,请及时与奥凡环保科技售后部门联系。按国家“新三包法”规定,产品享受三包服务,整套设备享受免费保修一年。
全场景一站式采购:奥凡环保科技除防护密闭套管外,还提供刚性防水套管、柔性防水套管、人防电气组合套管、通风套管等系列产品,满足建筑、市政、人防、化工、污水处理等不同领域的管道穿墙防护需求。
