连排电气组合套管 耐腐蚀穿墙预埋管 化工厂/地下隧道专用 支持异形非标定制 质保1年

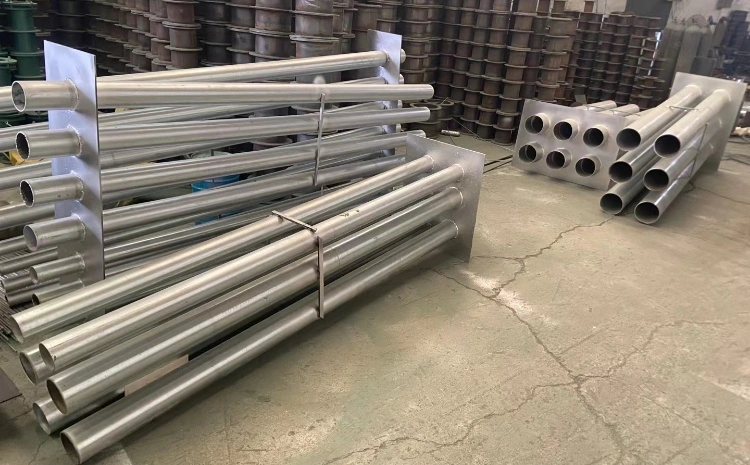

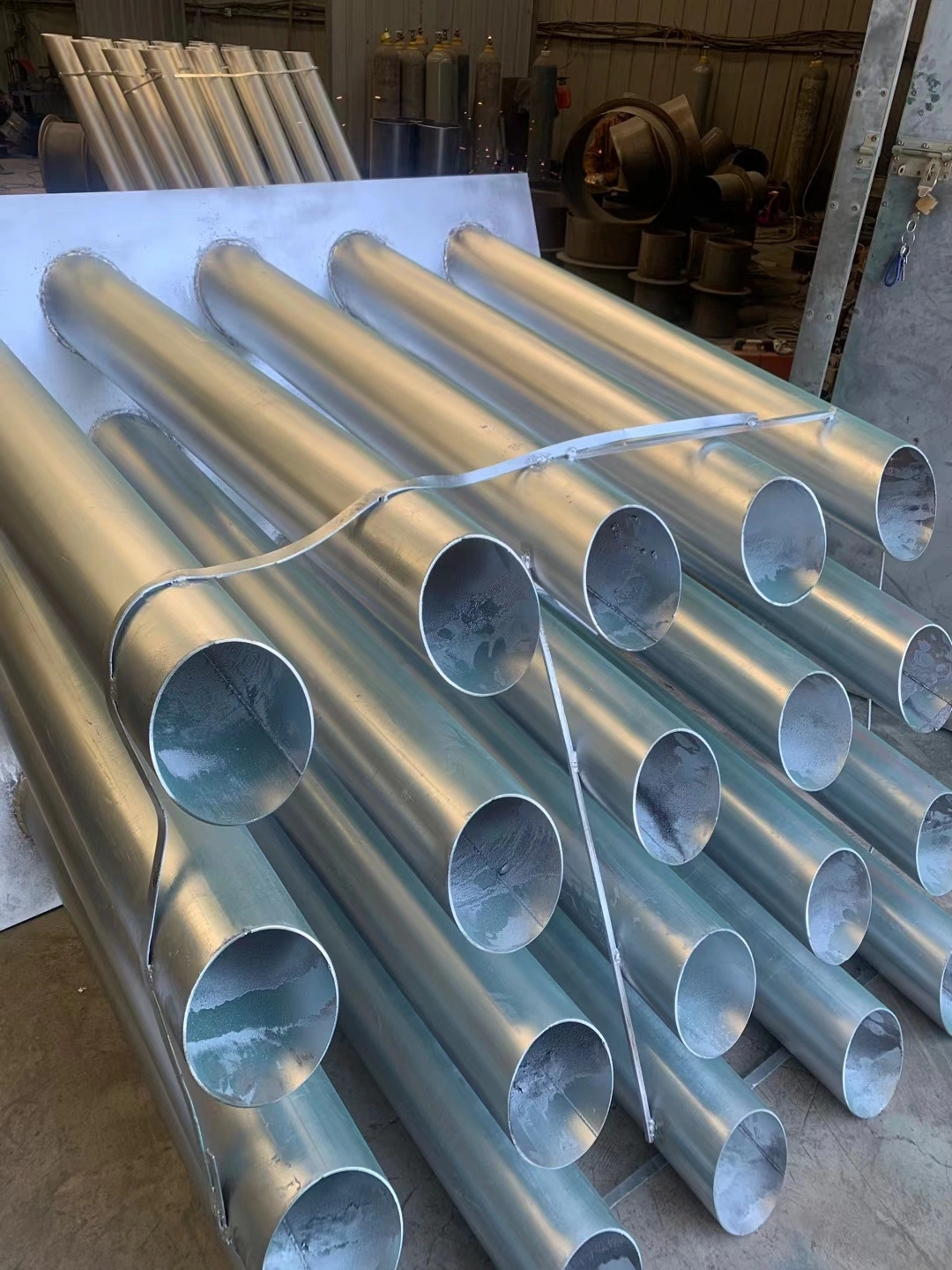

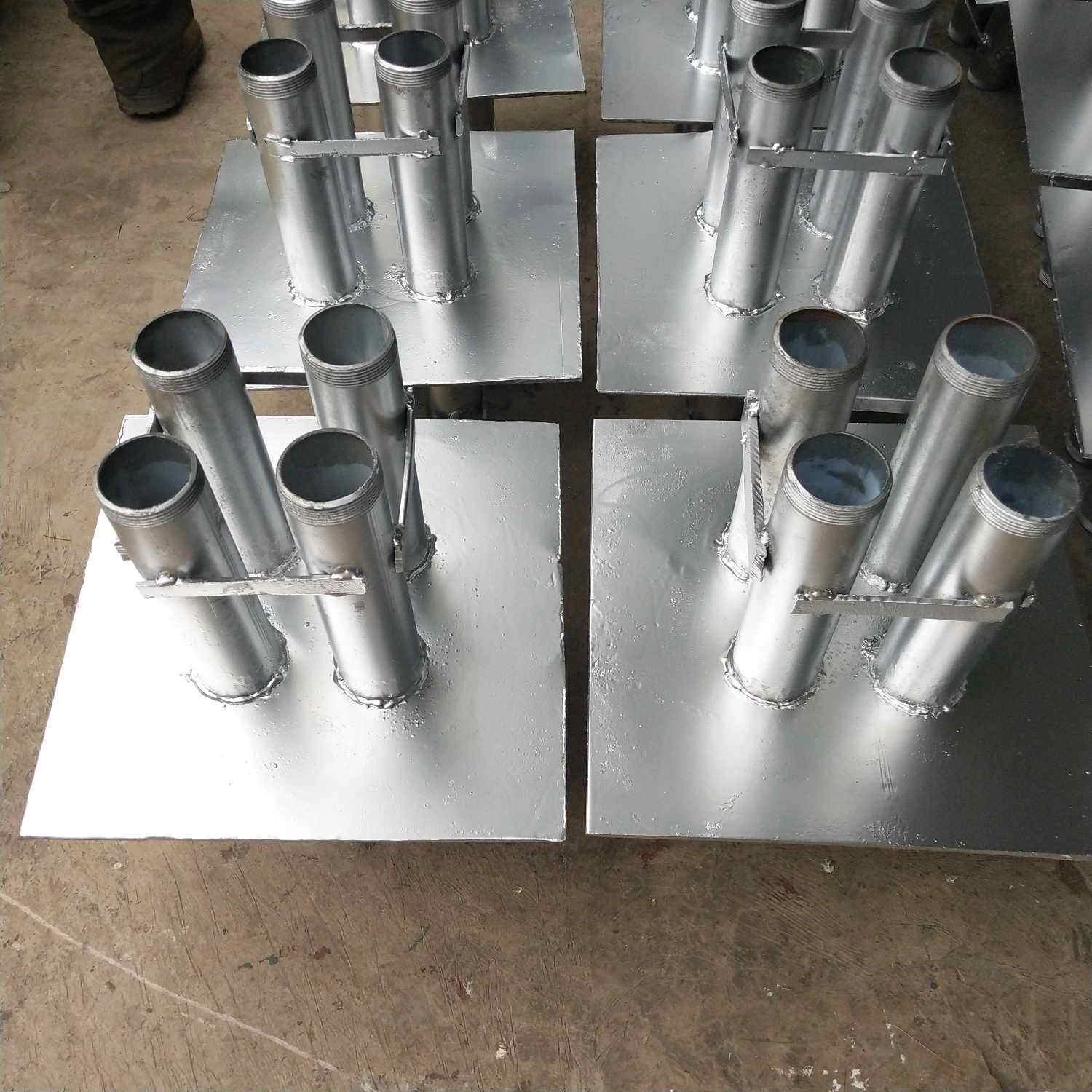

产品名称:连排电气组合套管 — 耐腐蚀穿墙预埋管(化工厂/地下隧道专用 · 异形非标定制 · 质保1年)

严酷工况下的电缆“防化廊道”:以定制级耐腐蚀屏障,终结强酸碱、高盐雾、杂散电流对预埋管系的侵蚀穿透

化工厂区的酸雾弥散、地下隧道的富水盐碱、工业管廊的电解腐蚀——这些非正常环境对穿墙预埋管系的耐腐蚀性能提出了远超常规地下室与人防工程的苛刻要求。普通热镀锌套管在pH≤4的酸性介质或Cl⁻浓度≥5000mg/L的高盐环境中,镀锌层腐蚀速率急剧上升,理论服役寿命从40年骤降至不足**,埋下电缆绝缘受损、管壁穿孔渗漏的系统性风险。

本产品专为化工工业厂房、地下综合隧道、沿海高盐雾地区变电所及强腐蚀性地质区域研发,以“材质可选、防腐匹配、异形适配”三重柔性定制能力突破标准定型产品的应用边界。提供热浸镀锌(增强型)、不锈钢304/316L、环氧煤沥青特加强级防腐三种耐腐蚀方案,支持任意管径(DN25-DN500)、任意孔数、任意排列方式的连排异形非标定制。奥凡环保科技以源头工厂直发模式,提供质保1年服务承诺,为化工、隧道、沿海工程等严酷工况下电缆穿越提供全寿命周期的耐腐蚀防护解决方案。

便捷采购提示: 异形非标来图定制、DN25-DN500全口径、热镀锌/304/316L材质可选、工厂直发、质保1年

一:严酷工况下的腐蚀机理 — 预埋管系的“隐形杀手”

普通穿墙预埋管投用到化工厂、地下隧道等特殊环境后,管壁腐蚀往往在投运3-**内集中爆发,其失效机制远较常规地下室复杂。唯有厘清腐蚀机理,才能制定针对性防护方案。

1、酸性气体/液体化学腐蚀

典型工况: 化工厂的酸洗车间、电镀车间、氯碱车间等区域,空气中常年弥散SO₂、HCl、Cl₂、H₂S等酸性气体。这些气体溶解于管壁表面的冷凝水膜中,形成pH≤4的强酸性电解质薄膜。

失效路径: 酸性电解质与钢铁管壁发生析氢反应,管壁由外向内均匀减薄。热镀锌层在此类介质中消耗速度可达5-8μm/年,镀锌层耗尽后,Q235碳钢基体的腐蚀速率飙升至20-30μm/年。以壁厚2.5mm的钢管为例,镀锌层耗尽后的理论穿孔时间仅8-12年。

对应防护方案: 选用304不锈钢(耐酸性优于碳钢)或316L不锈钢(含Mo元素,进一步耐受含Cl⁻酸性介质),或采用环氧煤沥青涂料特加强级防腐(干膜厚度≥300μm)。

2、氯离子点蚀(穿透型腐蚀)

典型工况: 沿海地区地下隧道、海水倒灌影响区、化工晒盐池周边、使用含氯融雪剂的隧道洞口段。地下水与土壤中Cl⁻浓度可高达5000-20000mg/L。

失效路径: Cl⁻离子半径极小,可穿透金属表面钝化膜形成点蚀核,进而在管壁局部位置纵向腐蚀形成针孔状穿透。点蚀具有极强的隐蔽性,管壁整体厚度尚无明显减薄时,局部已发生穿孔。

对应防护方案: 要选用316L不锈钢(含2%-3%Mo元素,显著提升抗氯离子点蚀能力,耐Cl⁻点蚀临界浓度≤5000mg/L)或双相不锈钢2205(耐点蚀当量PREN≥35),普通304不锈钢在Cl⁻浓度≥2000mg/L时仍有点蚀风险。

3、杂散电流电解腐蚀

典型工况: 城市地下隧道中,地铁牵引供电系统、高压电缆单相接地故障均会产生泄漏至地下的杂散电流。化工厂区大型电解设备、电焊车间同样存在杂散电流干扰。

失效路径: 杂散电流以大地为回路流动,当遇到预埋钢质套管时,以套管为低阻抗通道流入,在电流流出套管进入土壤的部位发生阳极溶解,腐蚀速率与电流密度呈正比。1A的直流杂散电流可在一年内腐蚀掉约9kg钢铁。

对应防护方案: 环氧煤沥青涂层具有极高的体积电阻率(≥10¹⁰Ω·m),可阻断杂散电流由金属管壁流向土壤的电解回路。配合绝缘法兰安装,进一步隔绝电气连接。

4、焊缝区电偶腐蚀与应力腐蚀

典型工况与失效路径: 焊缝热影响区金相组织异于母材,电化学电位更负,在腐蚀介质中成为阳极而被优先腐蚀溶解。同时,拉应力与腐蚀介质共同作用可引发应力腐蚀开裂(SCC),突发性断裂。

对应防护方案: 不锈钢材质焊后须进行固溶处理(1050-1100°C加热后急冷),**焊接应力并恢复耐腐蚀组织。环氧涂层在焊缝区域须做加厚处理。

二、三种耐腐蚀方案的选型决策 — 从材料到涂层的完整配置

奥凡环保科技根据应用环境的腐蚀等级,提供三套梯度配置方案,供工程方按需选择。

1、热浸镀锌增强型(适用于中等腐蚀环境)

材质: Q235B级碳素结构钢 + 热浸镀锌(锌层平均厚度≥100μm,局部≥85μm)

工艺升级点:

在常规镀锌标准(80μm)基础上提升20μm,理论防腐寿命延长约25%

镀锌钝化后加涂一道透明有机封闭层,封闭锌层表面微孔

管体与翼环焊后整体热镀锌,杜绝焊缝区域防腐短板

适用环境判据: 土壤电阻率≥50Ω·m;pH值6-9;Cl⁻浓度≤500mg/L;SO₄²⁻浓度≤1000mg/L。适用于城市地下综合管廊(非沿海)、非强酸化工区配电间、一般工业厂房地下室等。

2、304/316L不锈钢耐腐蚀型(适用于强腐蚀环境)

重要工艺说明: 焊接须用对应焊丝(304用ER308,316L用ER316L),禁止与碳钢焊条混用;焊后执行酸洗钝化处理;不锈钢套管与碳钢墙体钢筋接触处应加垫绝缘垫片。

3、环氧煤沥青特加强级防腐型(适用于腐蚀与杂散电流环境)

涂层结构(特加强级/四油三布): 底漆一道 → 面漆+玻璃丝布 → 面漆+玻璃丝布 → 面漆+玻璃丝布 → 面漆两道,总干膜厚度≥400μm。

适用环境判据: 土壤电阻率≤20Ω·m;pH值3-11;Cl⁻浓度无上限;杂散电流干扰区适用。适用于化工厂核心装置区、沿海高盐雾隧道、地铁杂散电流干扰区段。

三、异形非标定制能力 — 突破标准定型的创新边界

化工装置区与隧道工程的穿墙需求具有高度非标特征,标准图集型号(A/B/C/D/E)常无法适配实际工况。奥凡环保科技提供以下异形非标定制服务:

异形定制类型一:非标管径与壁厚

管径范围:DN25-DN500全口径覆盖(外径33.7mm-508mm)

壁厚定制:2.5mm-12mm灵活选择

可生产英制管及特殊外径管(如φ45、φ89等)

异形定制类型二:不规则排列组合

不等间距连排:各管中心距独立设置,支持非对称排列

分层错列组合:多排管分层错位排列,避免电缆热累积

异形钢板轮廓:密闭肋钢板外形可按洞口尺寸裁切为圆形、矩形、梯形或多边形

异形定制类型三:斜角穿越与非平面预埋

套管轴线倾斜:可定制指定角度的斜角套管(翼环保持与墙面平行焊接)

弧形墙体匹配:地下隧道圆形断面墙体,翼环钢板可进行曲面加工

高低跨套管组:同一翼环钢板上各管设置不同露出长度

异形定制类型四:特殊接口与配件

定制流程: 咨询沟通 → 提供图纸/尺寸需求 → 技术确认(24h内) → 出具方案与报价 → 客户确认 → 下单生产 → 7-15天发货 → 质保1年

四、质保1年的体系化承诺

奥凡环保科技对耐腐蚀穿墙预埋管系列提供12个月质保服务,让严酷工况下的采购决策有据可依。

质保范围: 自产品交付之日起12个月内,因材料缺陷或制造工艺问题导致的管体或密闭肋钢板贯穿性裂纹、镀锌层面积超5cm²的起皮剥落(非机械损伤导致)、环氧涂层连续漏点(电火花检测≥5kV条件下)、不锈钢材质非外力损伤点蚀穿孔,奥凡环保科技承担免费更换或维修责任。

质保排除范围: 因施工现场焊接操作不当造成的镀锌层/涂层破坏;第三方机械损伤(如振捣棒直接撞击变形);使用环境超出设计建议参数;未按推荐施工方法密封填充导致的渗漏。

质保辅助措施:

每批次随货提供Q235/304/316L原厂质保书

热镀锌产品提供磁性测厚仪锌层检测数据

环氧涂层产品逐件电火花检漏并附检测报告

售后2h内电话响应,48h内出具处理方案

五、安装施工关键控制点

1、不锈钢材质施工特别注意:

不锈钢套管与碳钢墙体钢筋须加垫绝缘垫片或采用不锈钢绑扎丝独立固定,禁止异种金属直接焊接

碳钢工具避免在不锈钢管壁留下划痕,划痕破坏钝化膜可诱发点蚀

接头密封焊须用对应型号不锈钢焊条并做酸洗钝化后处理

2、环氧煤沥青涂层成品保护:

运输仓储期间涂层表面覆盖软质保护层,避免硬物磕碰

现场存放避免暴晒,防止紫外线加速涂层老化

焊接固定处安装完成后用配套涂料补涂,修补区域电火花复检

3、分层密封施工:

耐腐蚀环境下管口密封材料选用同等级耐化学品材质(如氟硅密封胶、环氧树脂)

密封填充深度≥管径3倍且≥100mm,**腐蚀介质不沿管壁间隙渗透

预埋管系的选择,定义了工程耐久性的上限。面对化工酸雾的侵蚀、地下盐碱的渗透、杂散电流的攻击——唯有对材质防腐与异形定制同样精通的专业制造商,才能交付真正配得上严酷工况的防护方案。

奥凡环保科技以DN25-DN500全口径的产能纵深,热镀锌增强/304/316L不锈钢/环氧煤沥青特加强级三大防腐方案,以及零门槛异形非标定制的技术弹性,为化工厂、地下隧道、沿海工程等严酷工况项目提供一对一的耐腐蚀穿墙预埋管定制服务。

【相关产品推荐：防护密闭套管E型-dn150】

【相关产品推荐：热镀锌钢管单排电气组合套管 密闭肋穿墙防水预埋件 07FD02国标图集 附检测报告】

【相关产品推荐：污水处理厂B型02s404国标柔性防水套管制造厂出厂价格】
